Трехходовой клапан в системе отопления: принцип действия, для чего служит. Простейшая схема установки своими руками в обвязке котла

Для того, чтобы в доме во всех комнатах была комфортная температура при монтаже системы отопления следует использовать трехходовый клапан. Эта деталь имеет важное значение для качественного отопления, но при этом очень проста по конструкции.

Где понадобятся клапаны трехходовой конструкции

Используют такие конструкции в самых разных системах. Самый частый вариант использования — теплые полы. С его примененим в таких полах равномерно распределяется тепло по всей поверхности. Также такой кран применяется и в котлах с твердым топливом. Он препятствует образованию конденсата.

Еще один вариант применения – в системе отопления, где нужно подсоединить контур ГВС. В данной ситуации клапан нужен, чтобы разделить потоки тепла. Если использовать трехходовой клапан в обвязке радиаторов, то вполне можно обойтись и без байпаса.

Как подобрать приспособление

Рассматриваемое приспособление подобрать не сложно. Но в любом случае необходимо ориентироваться на основные технические характеристики. В первую очередь важен производитель. Лучше приобретать клапана от надежных компаний.

При выборе материала следует ориентироваться на показатели износостойкости. Первыми в этом списке являются медь и латунь.

Тип управления: Ручное более надежное, но функций у него меньше.

Клапан должен подходить под общие параметры системы. Здесь важен уровень давления, максимальная температура теплоносителя, допустимое снижение показателей давления, а также объем воды, который будет проходит по клапану.

Оптимально будет работать система, где у клапана хорошая пропускная способность. Чтобы грамотно подобрать эту характеристику следует сравнить коэффициенты, указанные на приборе и пропускную способность водопровода.

Для котлов с твердым топливом подойдет самая простая конструкция клапана без датчика, термоголовки и штока.

Устройство и как работает

Трехходовый клапан регулирует направление и количество потоков теплоносителя разной температуры по двум замкнутым контурам.

По сути, трехходовый клапан состоит из двух двухходовых, у которых организовано совместное функционирование. Когда один клапан открывается, другой соответственно перекрывается. При такой ситуации важно, что общая интенсивность потока не изменяется.

По принципам функционирования клапаны делятся на три группы:

1. Смесительные. У них в конструкциях 1 выходящий и 2 входных патрубка. Используются для регулировки температуры ведомого контура поскольку смешивают два раздельных потока в один в той пропорции, которая указана пользователем.
2. Разделяющие клапаны. Здесь 1 входящего типа патрубок и 2 выходящих патрубка. Регулируют температурный режим с помощью изменения количества теплоносителя, который циркулирует в ведомом контуре.
3. Переключающая конструкция. Создает переключение потоков между различными контурами. При этом не влияет ни на температурные показатели, ни на параметры интенсивности.

Внешне конструкция трехходового клапана имеет вид Т-образной развилки с установленной на концах унифицированной резьбой. Если модель необходима для систем с большими показателями интенсивности потока, то вместо резьбы применяется торцевой фланец.

Конструкции могут быть седельного и поворотного типов. Седельная разновидность считается более предпочтительной. Поворотные имеют небольшой срок службы и хорошо работают только в системах с небольшими показателями давления.

Самые распространенные материалы для корпуса: латунь, бронза, медь, нержавеющая сталь, чугун. Регулировку входящих и выходящих потоков осуществляет затвор.

По конструкции затворы также различаются на:

• Шаровые − плавные по ходу, но очень часто быстро изнашиваются и не отличаются надежностью;
• Цилиндрические или плоские – поскольку у них большая площадь соприкосновения с гнездом, такие конструкции служат на порядок дольше шариковых;
• Конусные – с их помощью уменьшают размеры клапана.

У каждого клапана имеется система привода. Приводы также отличаются по некоторым параметрам:

• Механический работает путем поворота головки на нужный угол;
• Электронный − в такой конструкции применяется электрический сервопривод, реагирующего на сигнал от датчика или механизма климат-контроля;
• Термостатический – содержит термический элемент, который при повышении или понижении температуры до определенных показателей, поворачивает затвор.

К наиболее надежным конструкциям относят все же механические приводы. Но эти конструкции не имеют столько функций и дополнительных настроек, как автоматизированные аналоги.

Популярные схемы применения

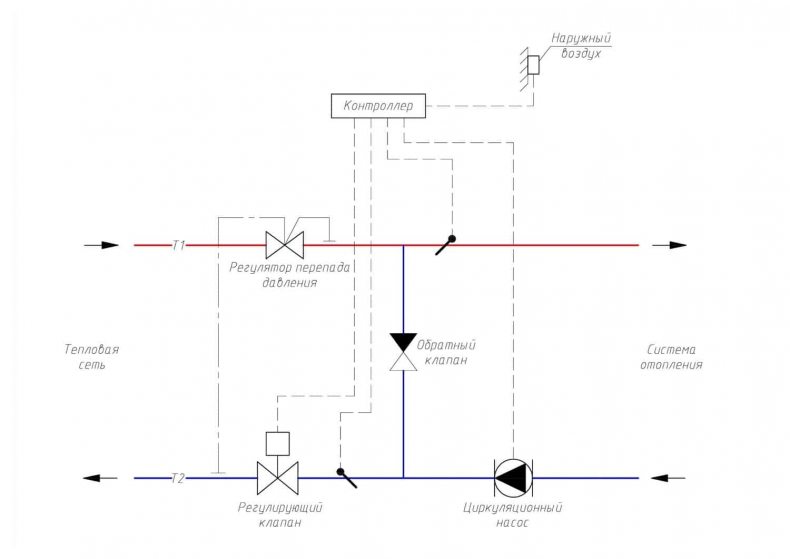

Насосно-смесительная конструкция. Применяется при разных типах теплообменных аппаратах. Например, если в помещении есть одновременно радиаторы и теплый пол. Температура для таких приборов должна быть разной.

Такой тип узла ставят перед низкотемпературным компонентом. Большинство схем в данном случае создаются именно для работы с трехходовым клапаном.

Схема с наличием балансировочного клапана

Относится к простейшим схемам. Циркуляция идет по малому кругу. При этом площадь возле насоса имеет некоторое разряжение и с ее помощью затягивается горячий теплоноситель из зоны подачи в малый круг.

Теплоноситель идет по трубе и не проходит через фильтр. В клапане при этом имеются пропорции подмеса. В итоге теплоноситель поступает в систему с нужной и заранее заданной температурой.

Наличие термостатического клапана

В отличие от предыдущего варианта здесь имеется второй байпас. Клапан применяется с термостатической головкой и потому можно установить точную температуру вплоть до градуса.

Второй байпас необходим для того, чтобы насос циркуляции работал на оптимальных режимах. В противном случае он быстро износится, да и будет тратить слишком много энергии.

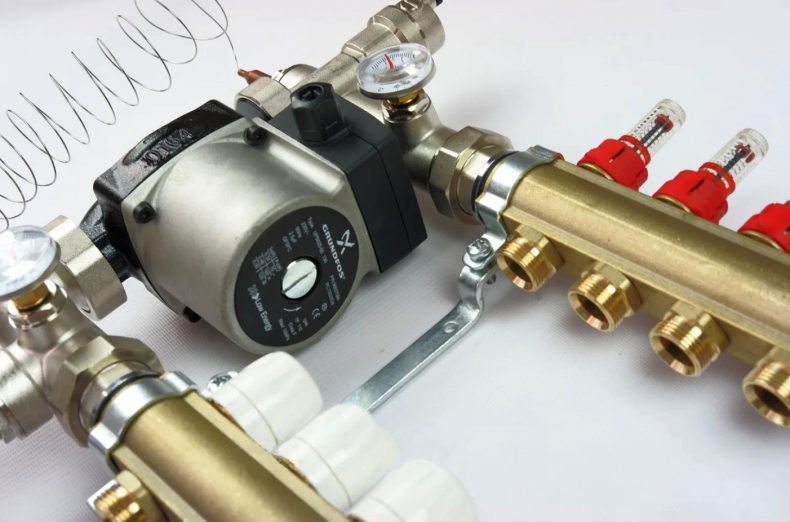

Насосно-смесительная конструкция с разделительным клапаном

Нужная температура на входе в коллектор теплого пола может быть и в случае, когда применяется разделительный тип клапана.

Процесс подмеса остывшего теплоносителя осуществляется в обратном тройнике плюс окончательное смешение происходит на участке вплоть до насоса циркуляции. При этом главную роль во всем процессе будет осуществлять именно трехходовой клапан. Термоголовку лучше располагать на трубе подачи, идущей в коллектор.

Трехходовый клапан в любой схеме отопления очень важная конструкция. Поэтому при выборе прибора лучше ориентироваться на проверенных производителей и надежный материал.

Тогда в доме всегда будет комфортная температура вне зависимости от количества теплообменных аппаратов. Правильно установленный клапан поможет управлять температурой как в радиаторе отопления, так и на теплых полах.

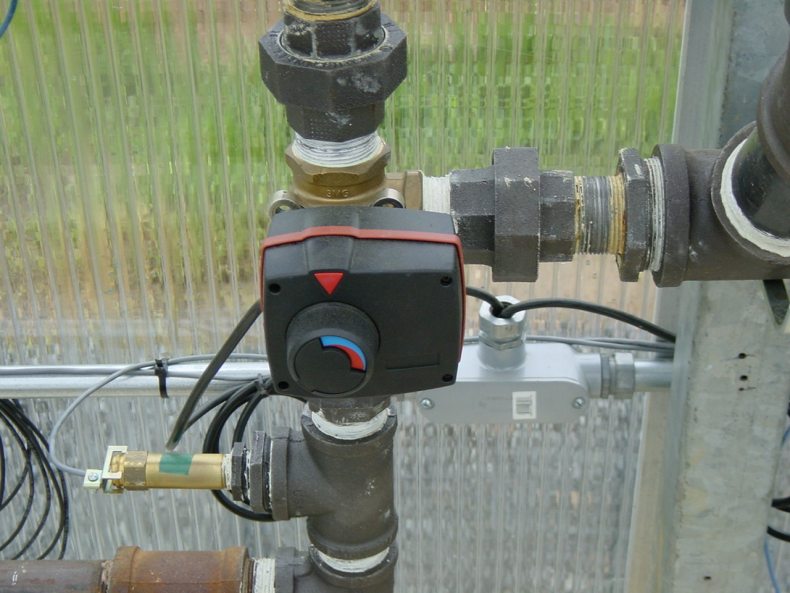

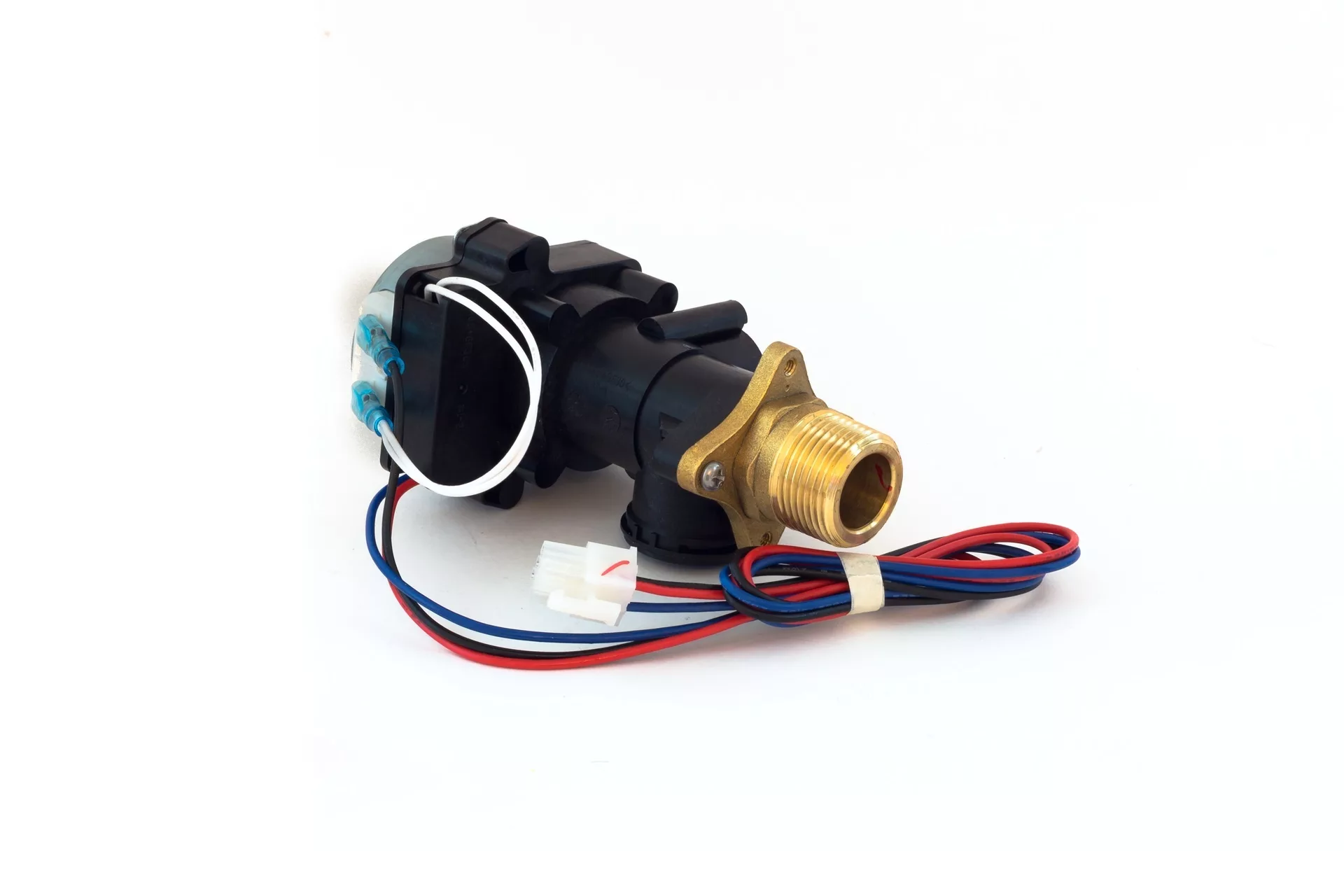

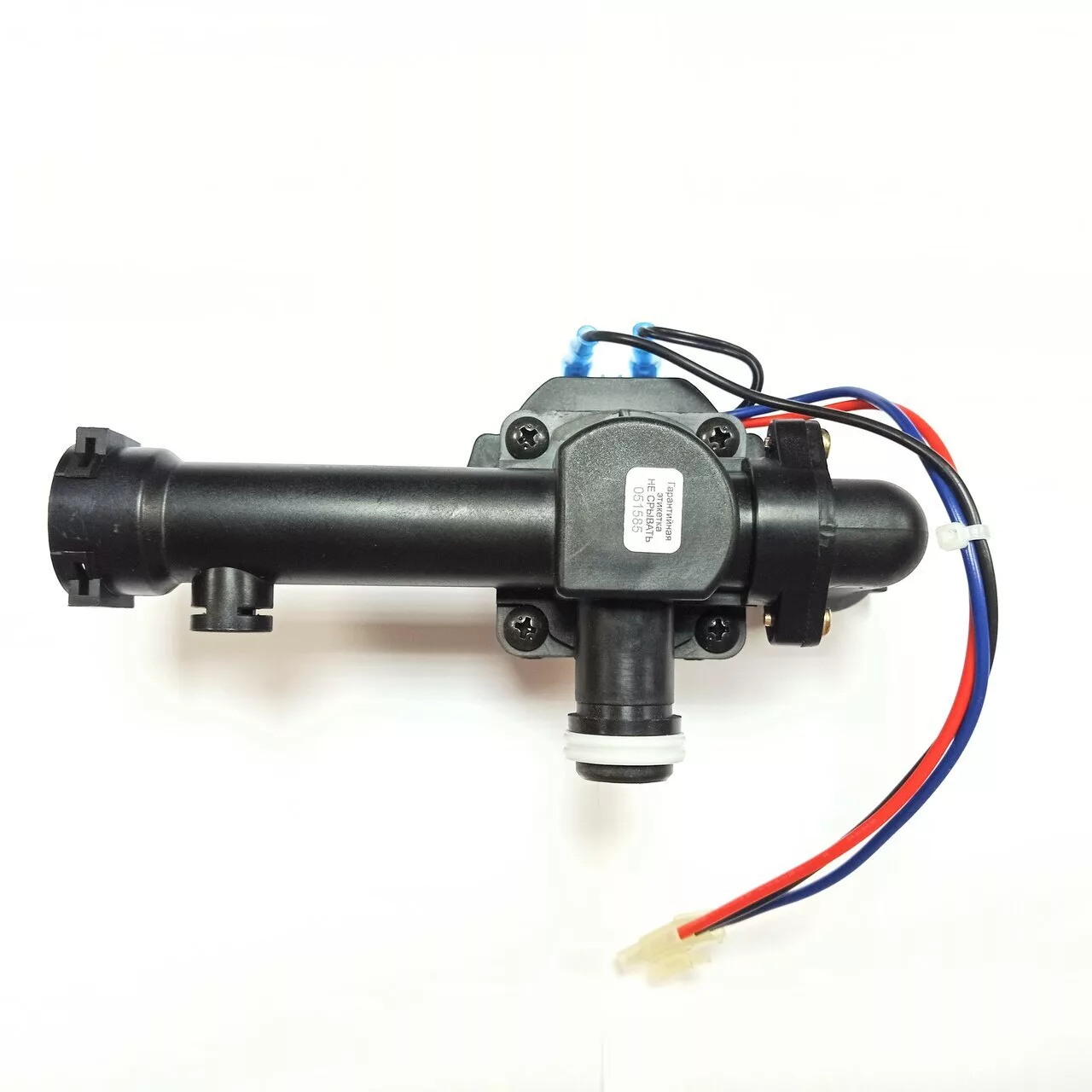

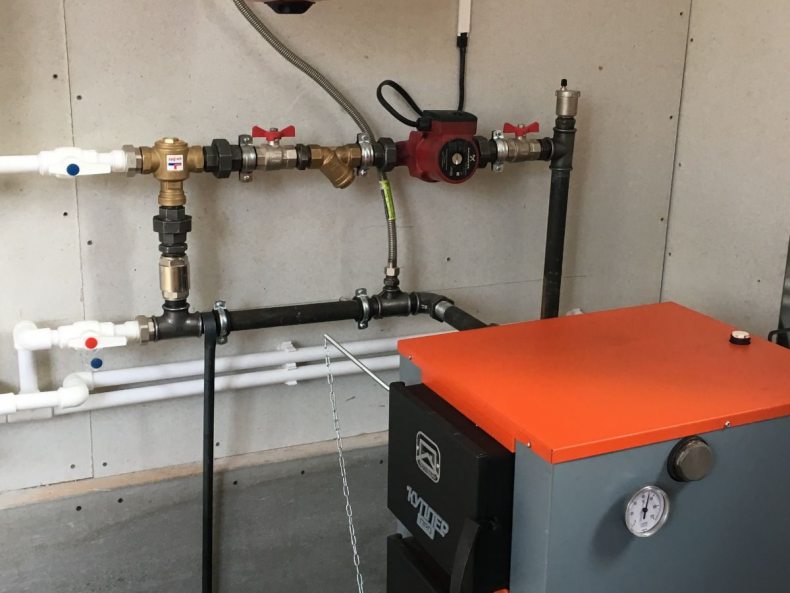

Фото трехходового клапана в системе отопления
