Рабочее давление в системе отопления: нормы для многоэтажного и частного дома. Какое должно быть, и как проверить своими руками?

Большинство частных домов оборудованы автономной системой отопления. Для поддержания нормальной работоспособности системы отопления и предотвращения выхода из строя ее элементов необходимо обеспечить в ней оптимальное давление.

Давление в системе зависит от ее типа, фактической конструкции и параметров (настроек) входящих в нее элементов.

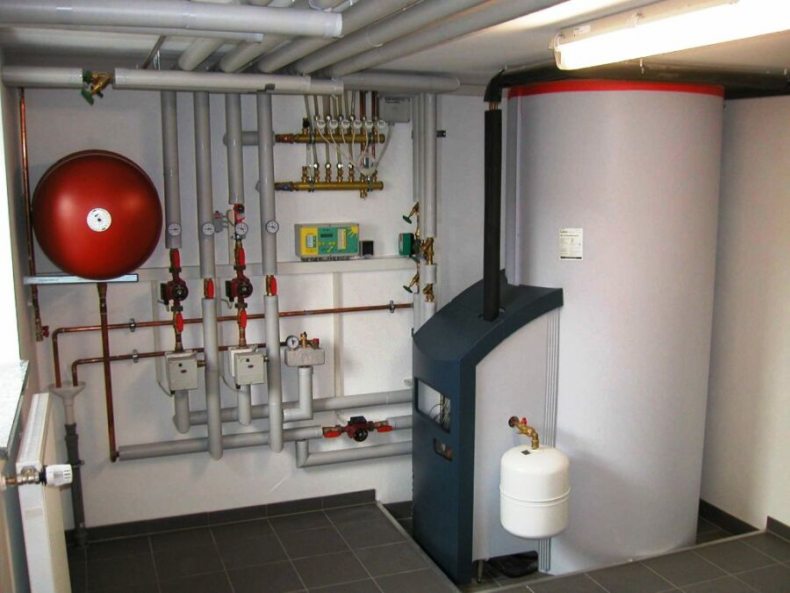

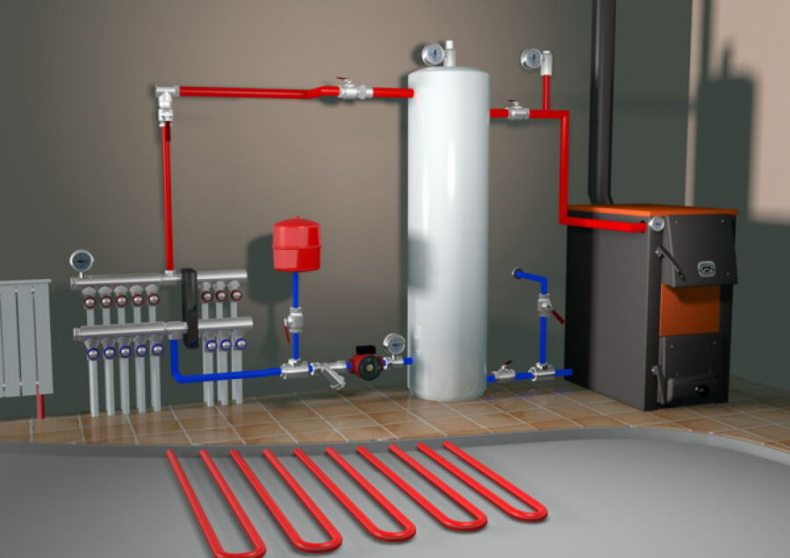

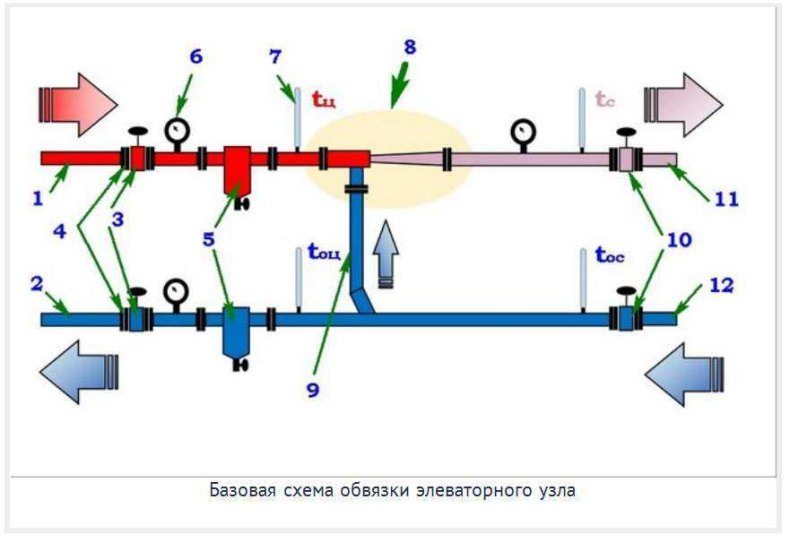

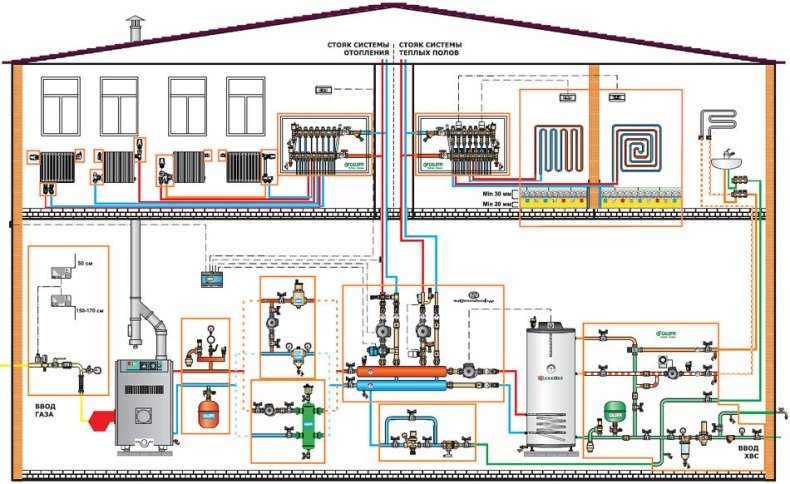

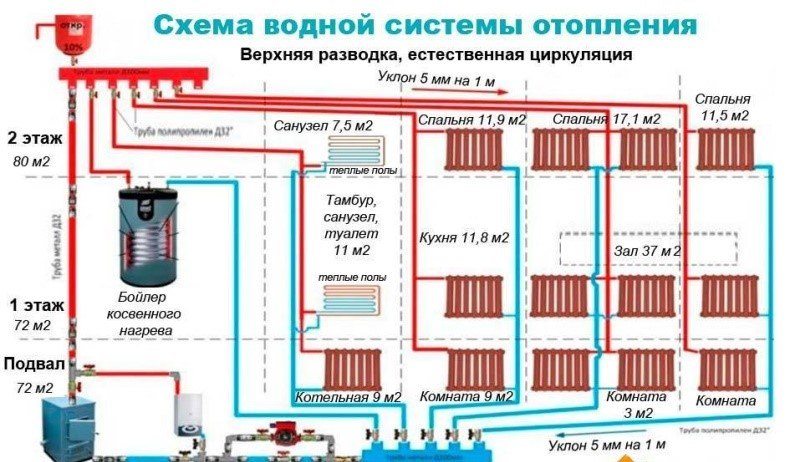

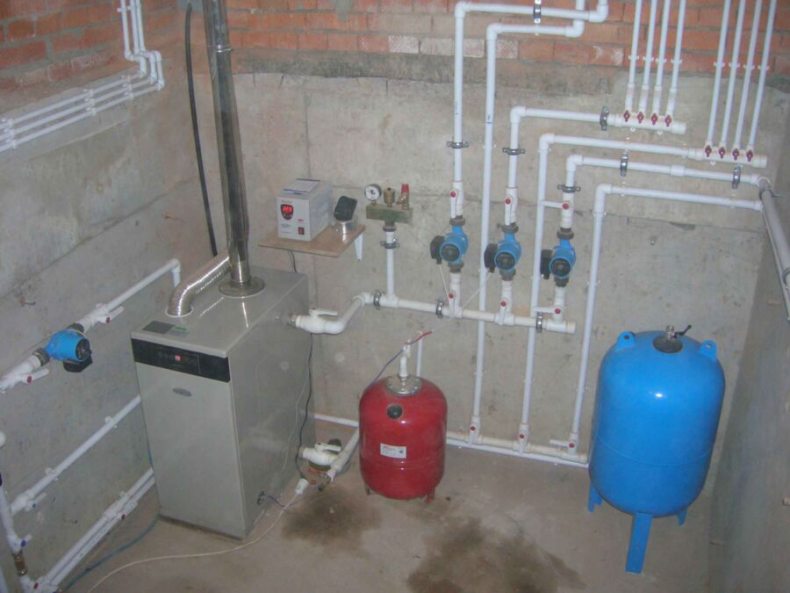

Основные элементы системы отопления

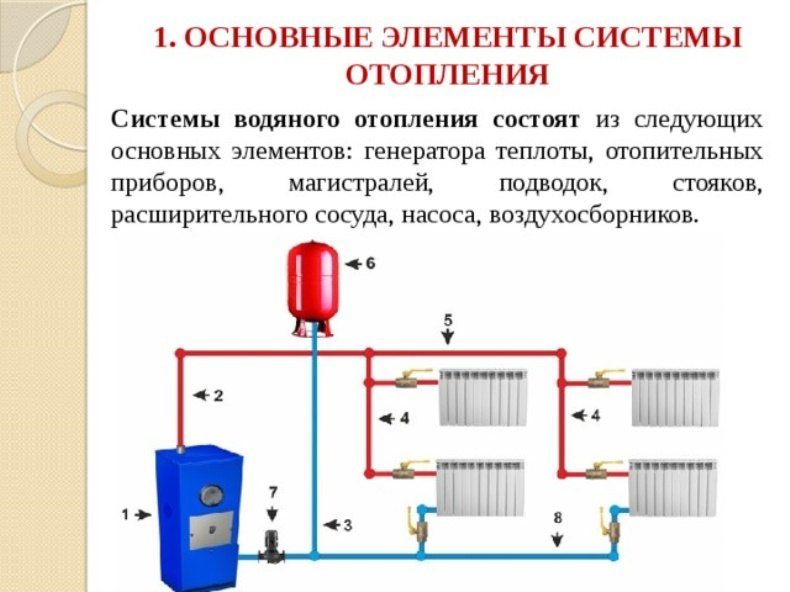

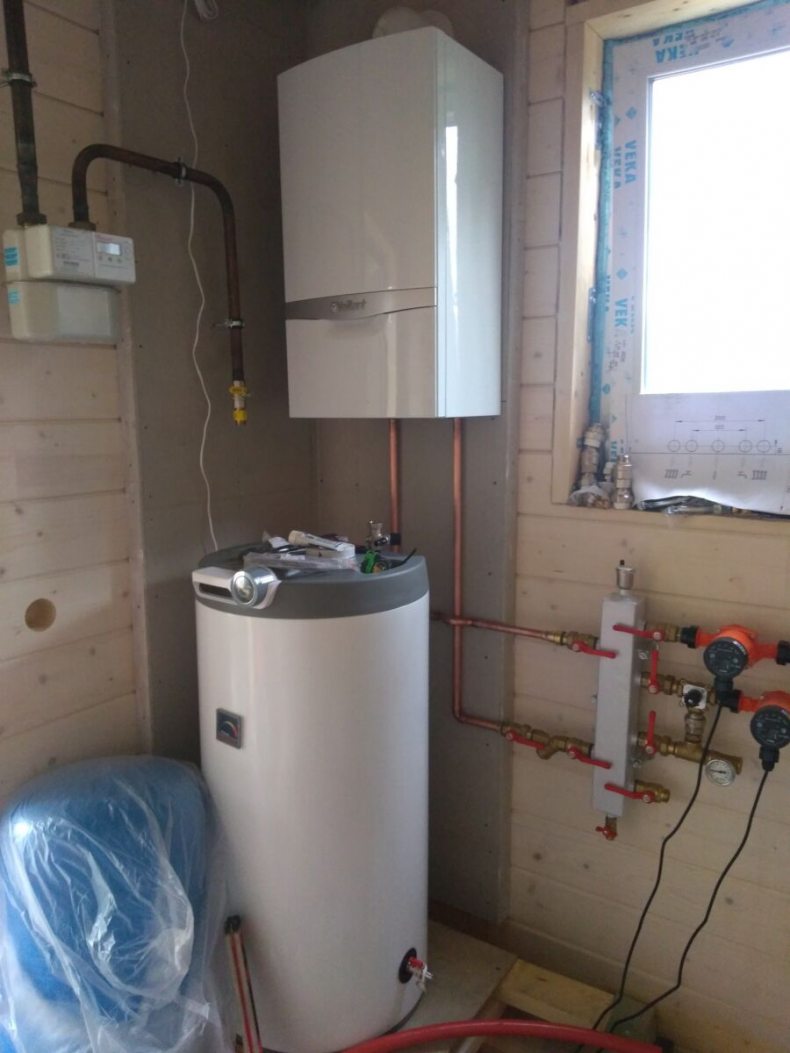

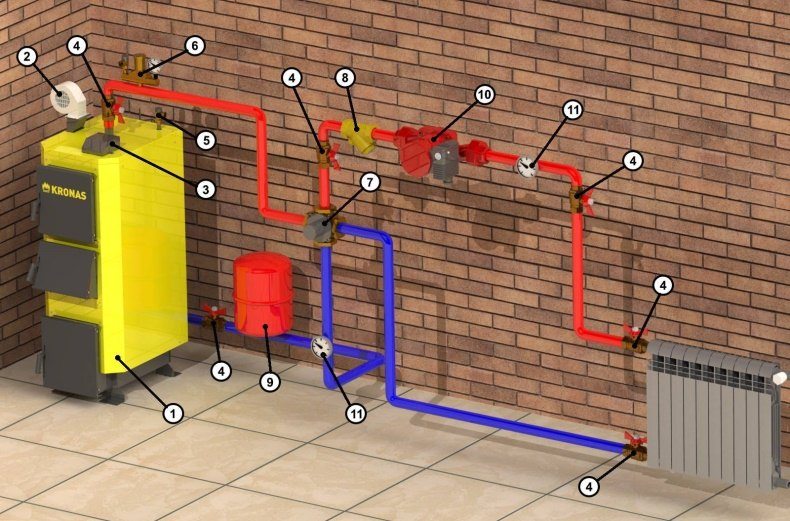

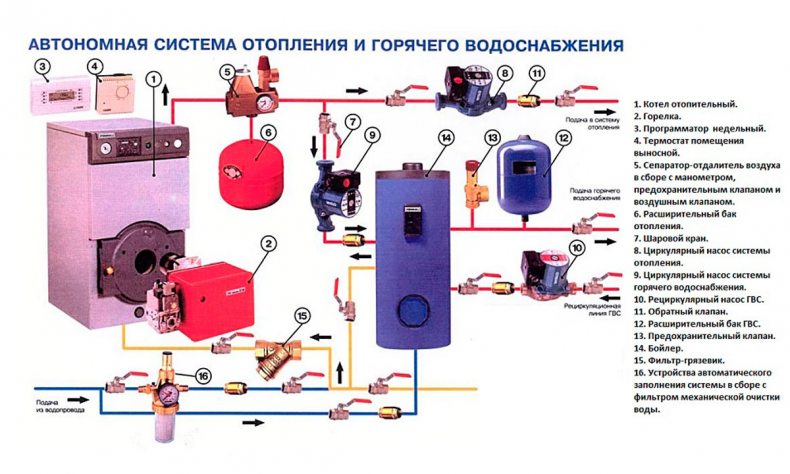

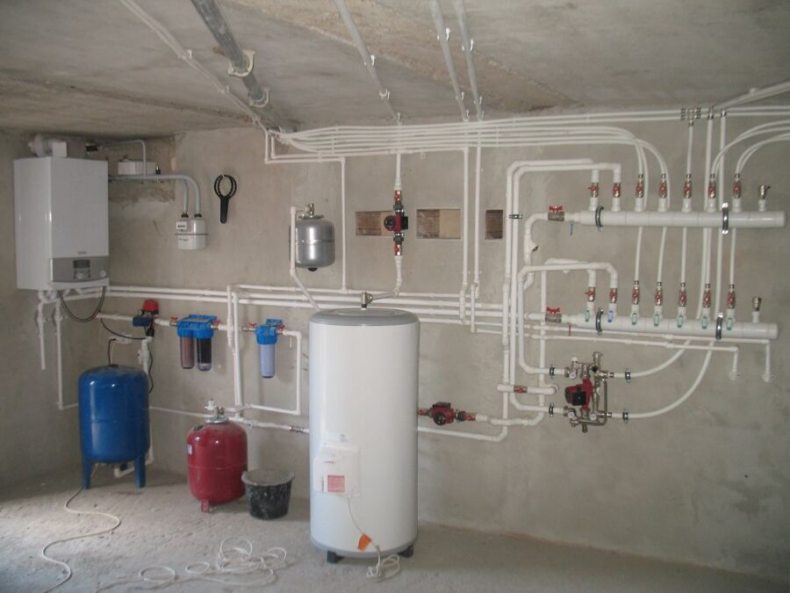

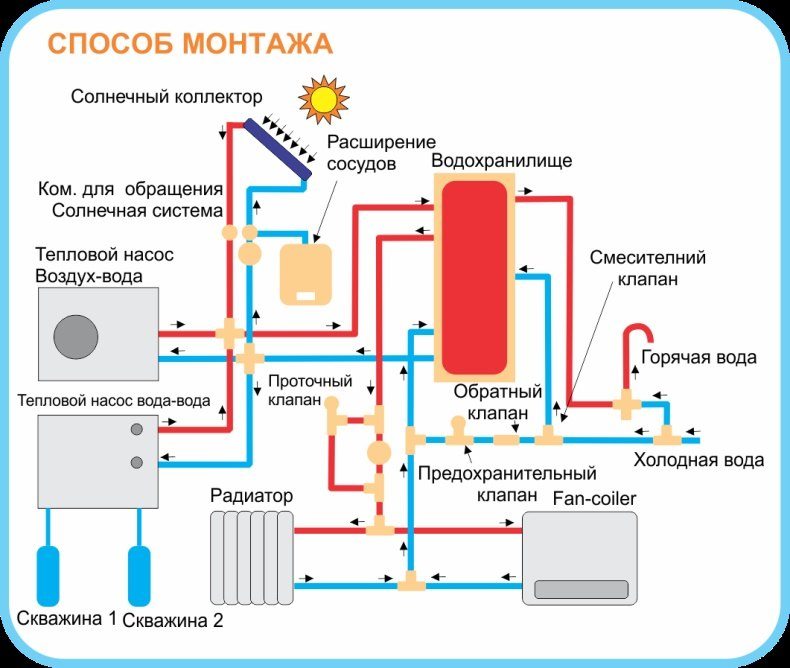

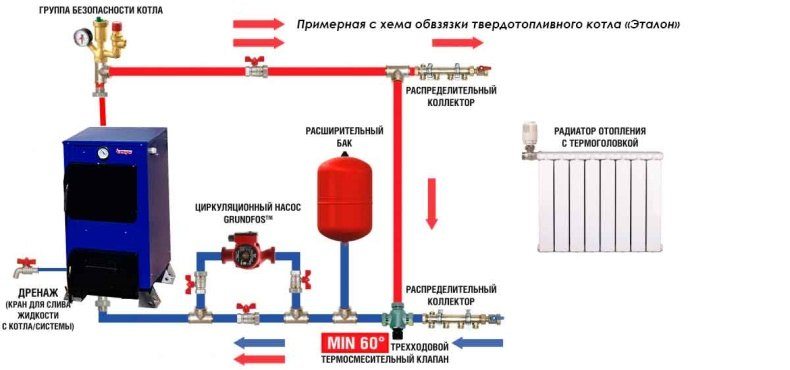

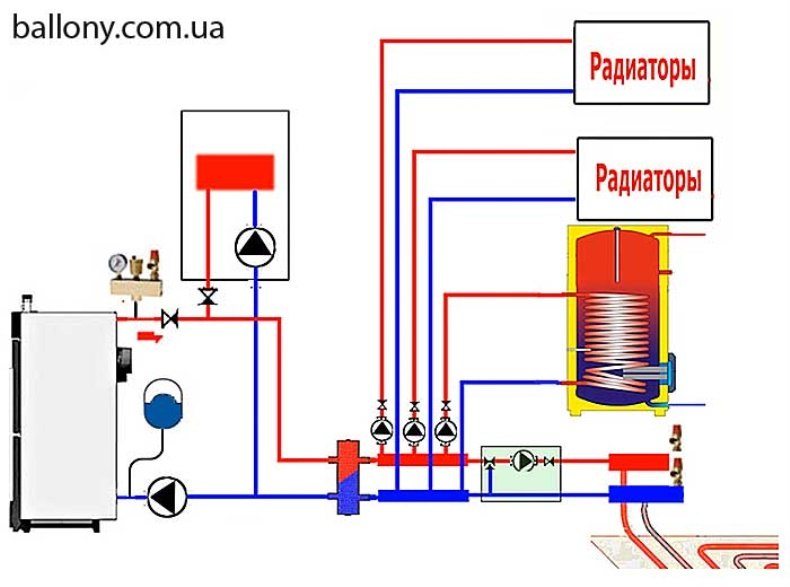

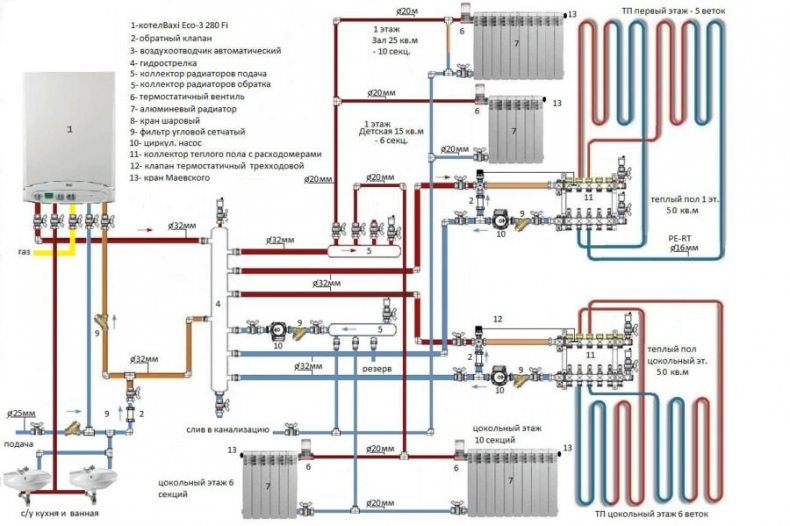

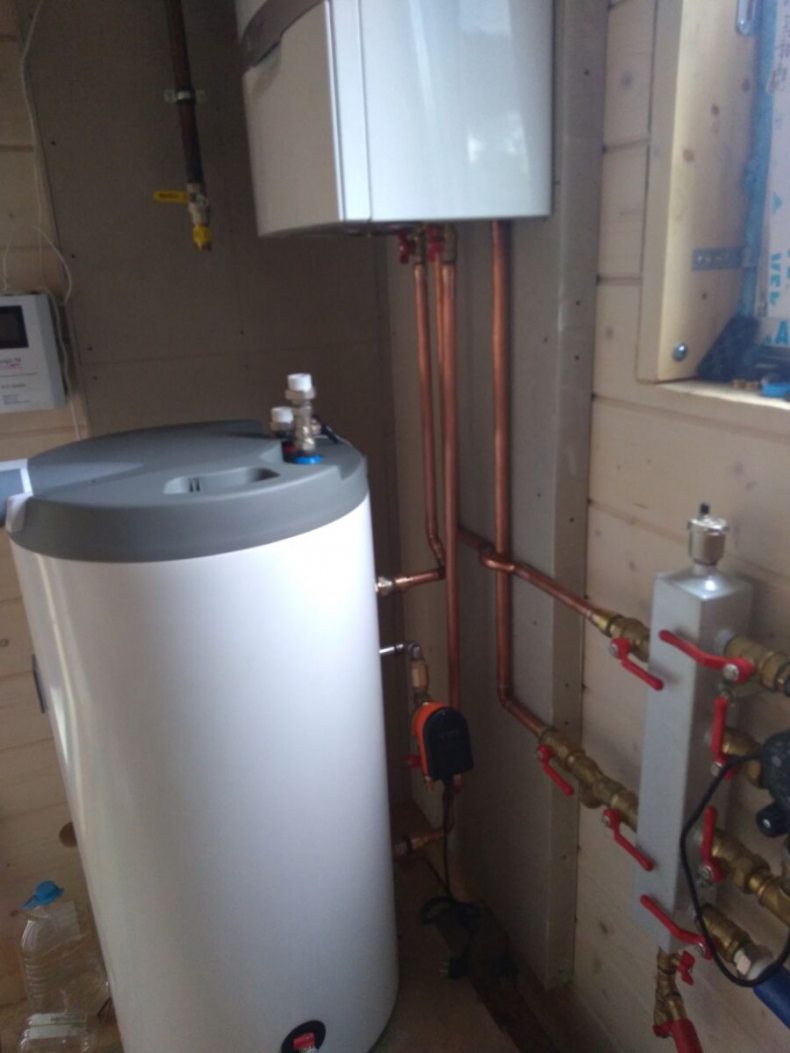

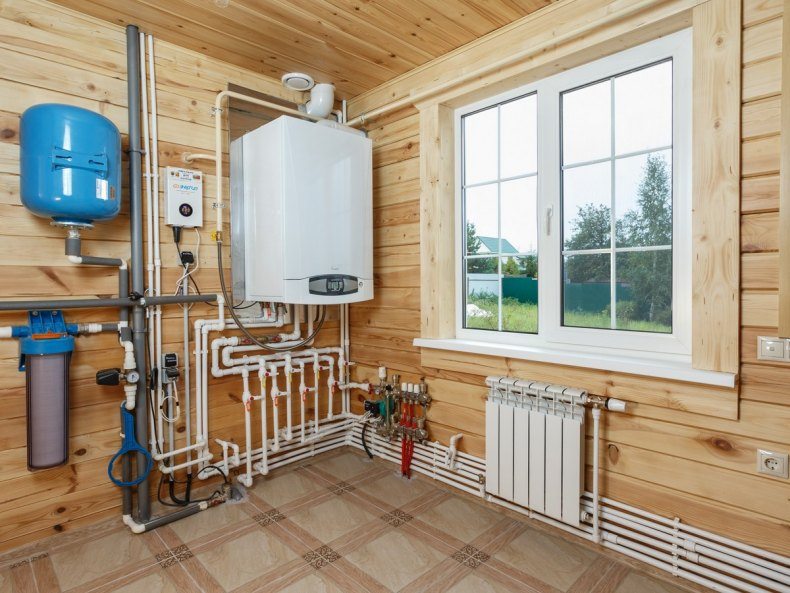

Система отопления состоит из:

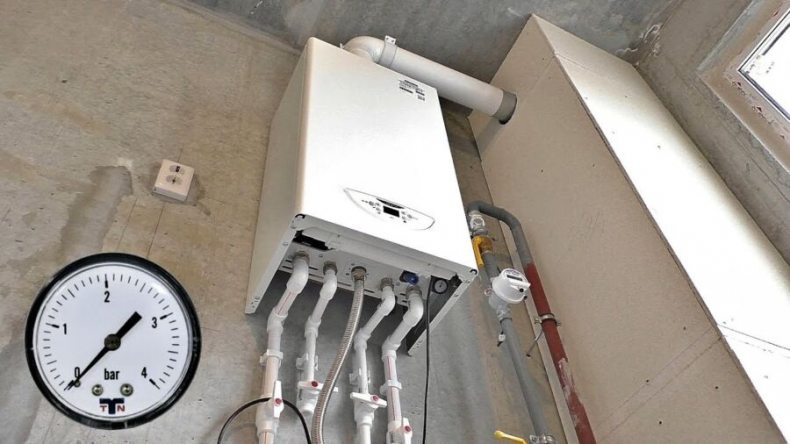

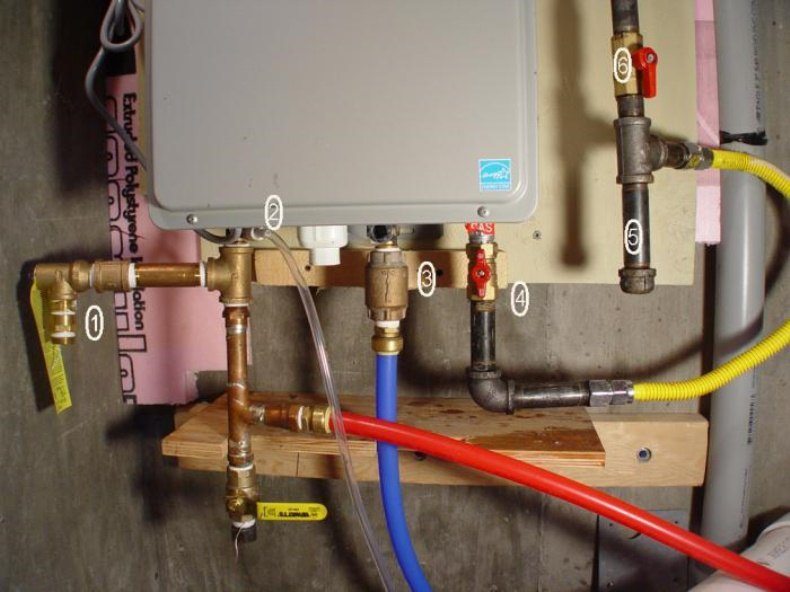

• Аппарат нагревательный (газовый, электрический или на ином топливе). Предназначен для нагрева теплоносителя (воды или антифриза) в системе отопления.

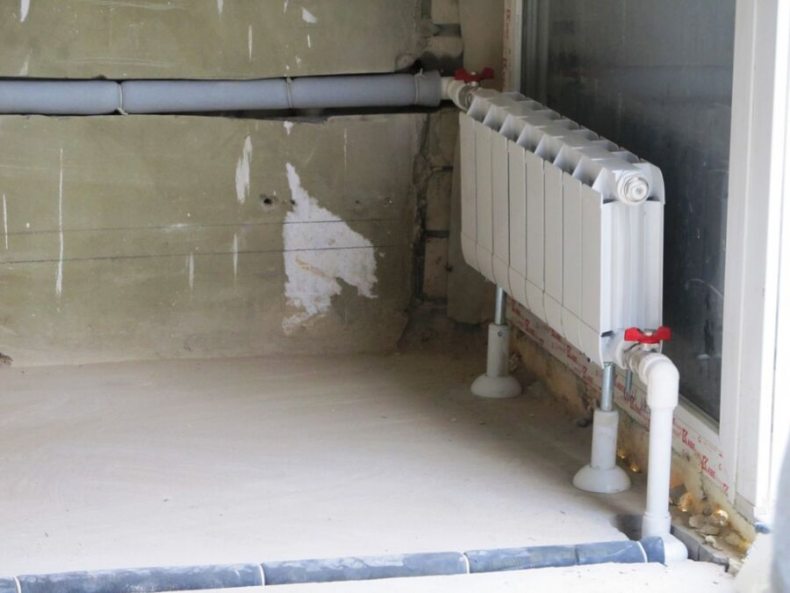

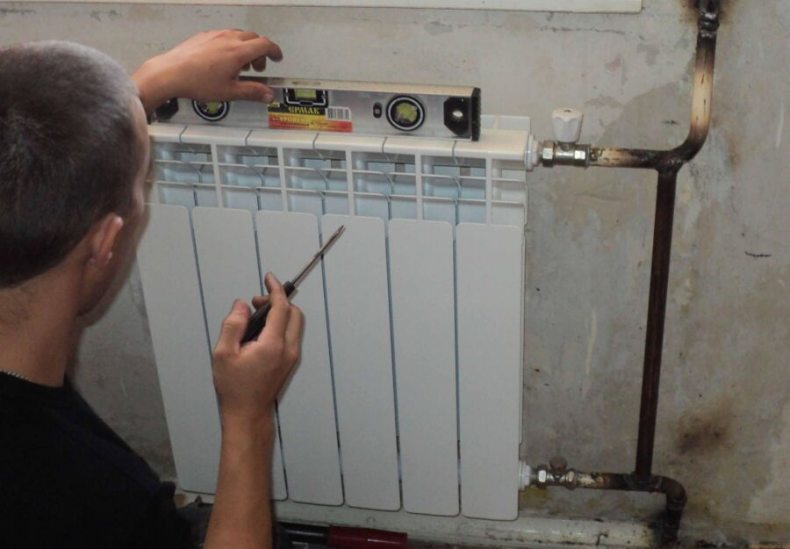

• Радиаторов отопления. Они предназначены для нагрева воздуха в помещениях за счет передачи тепла от теплоносителя.

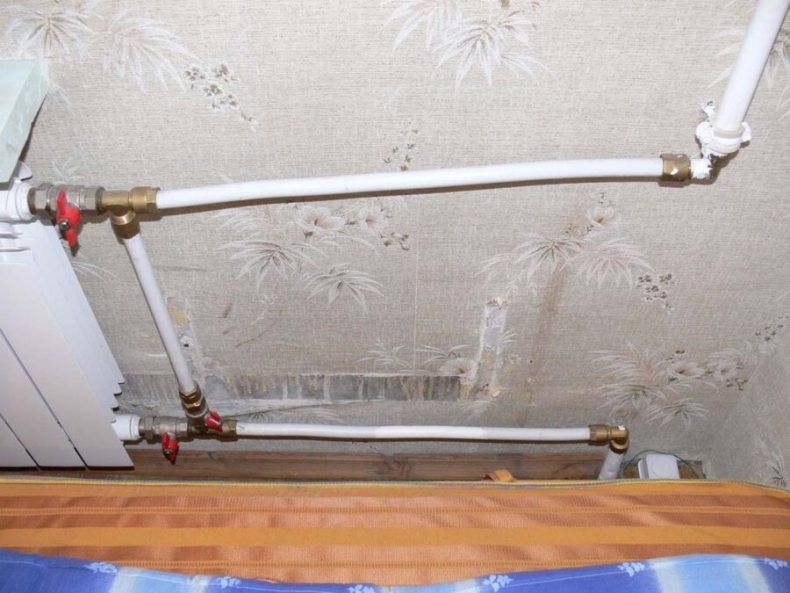

• Труб для прокачки теплоносителя.

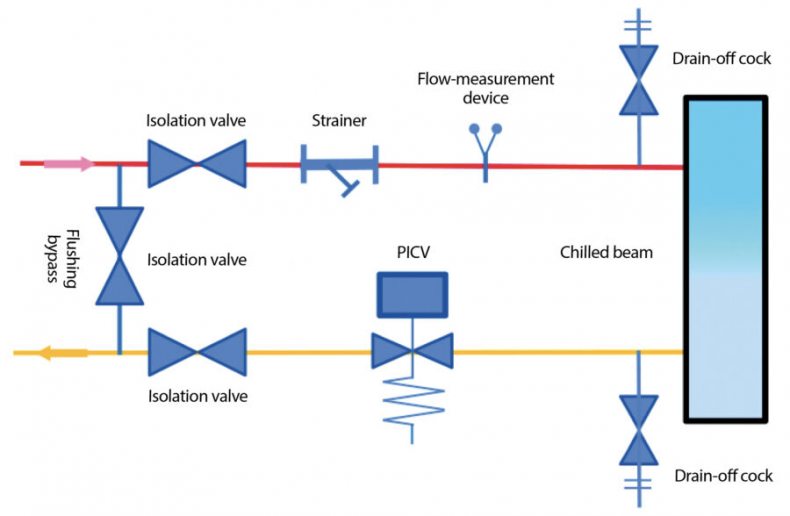

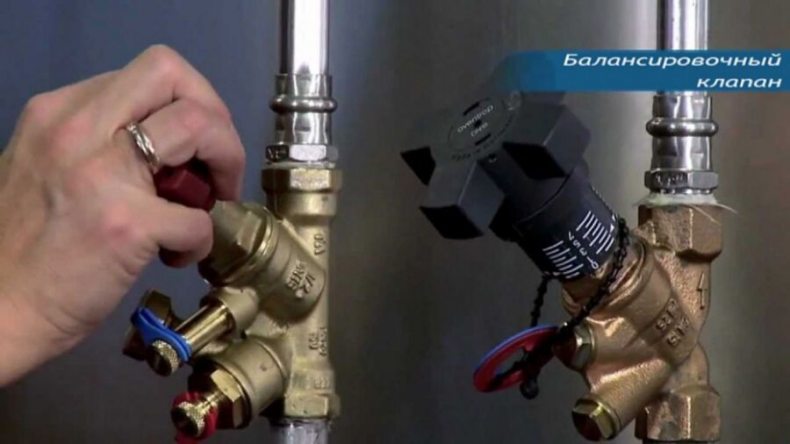

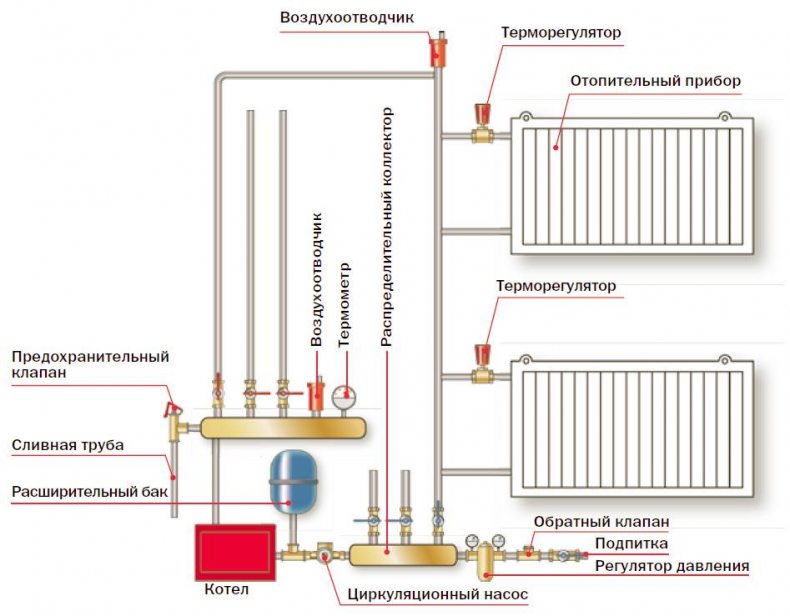

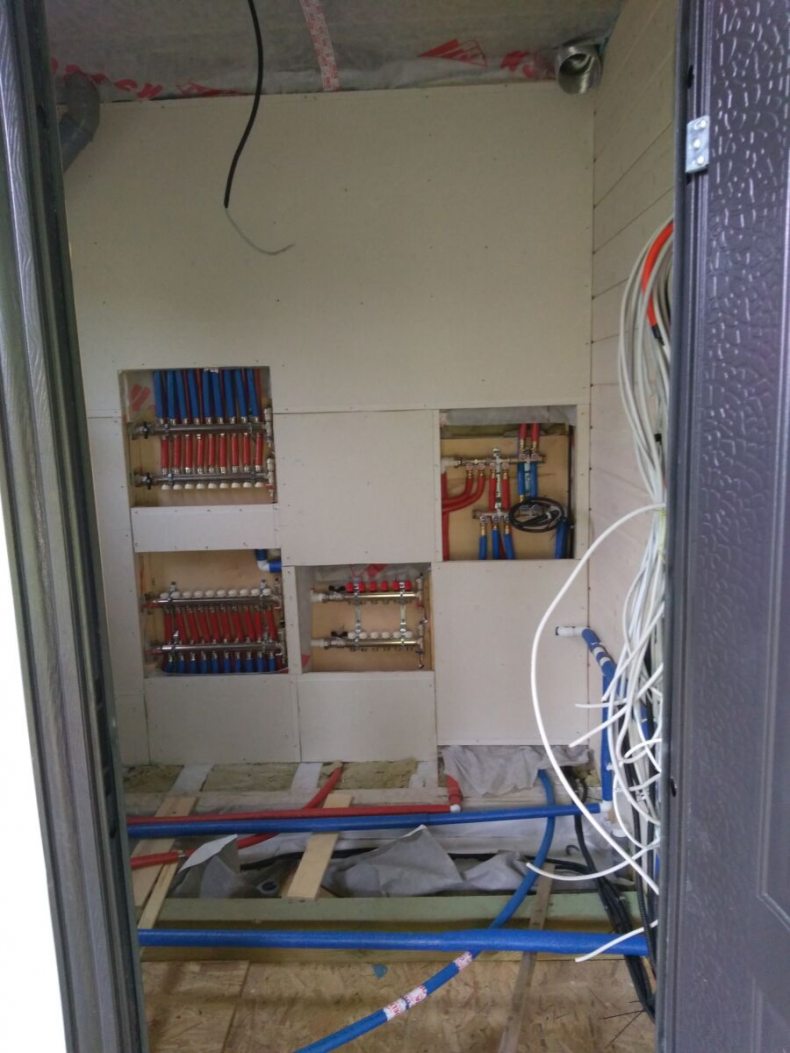

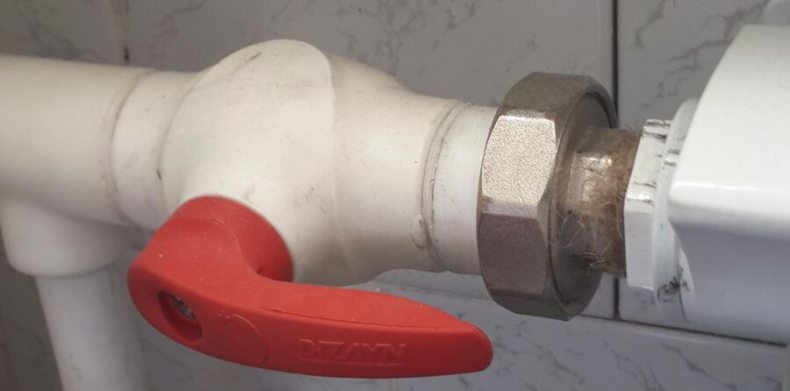

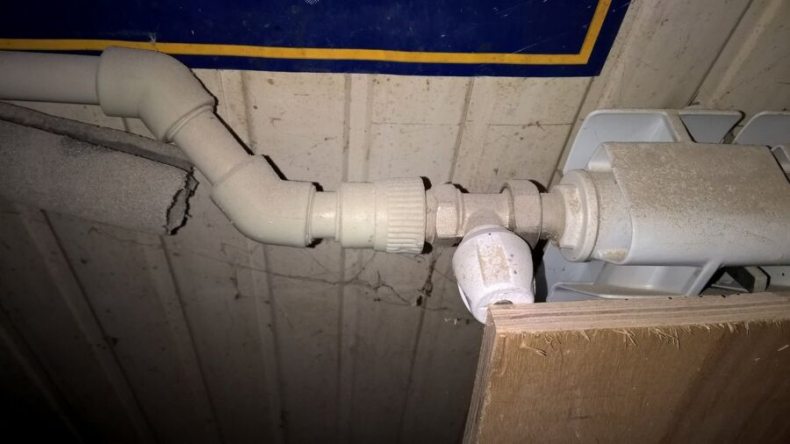

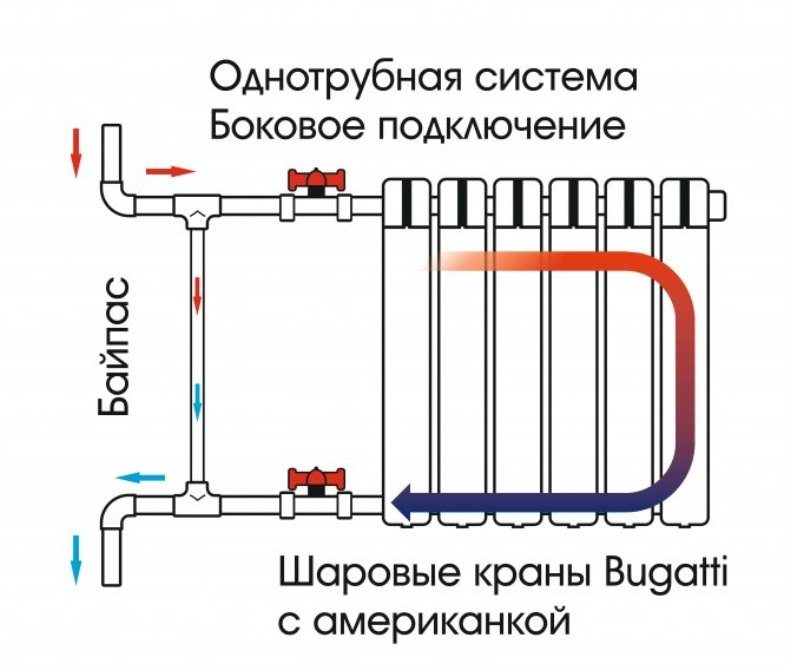

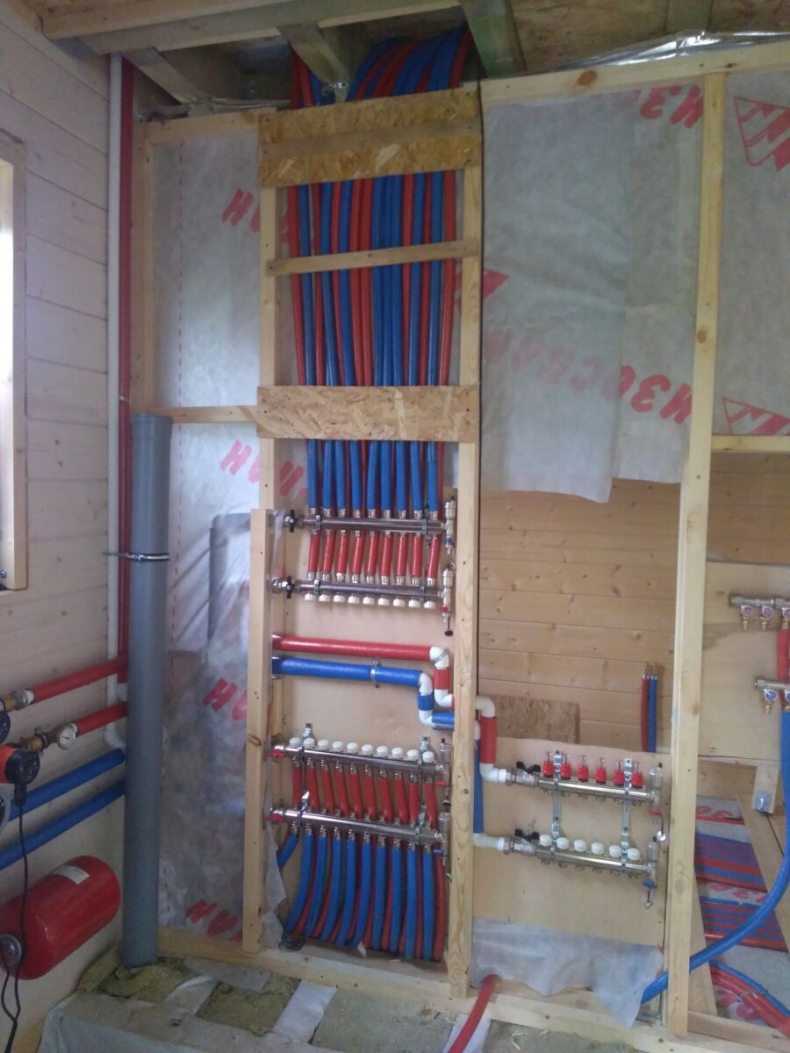

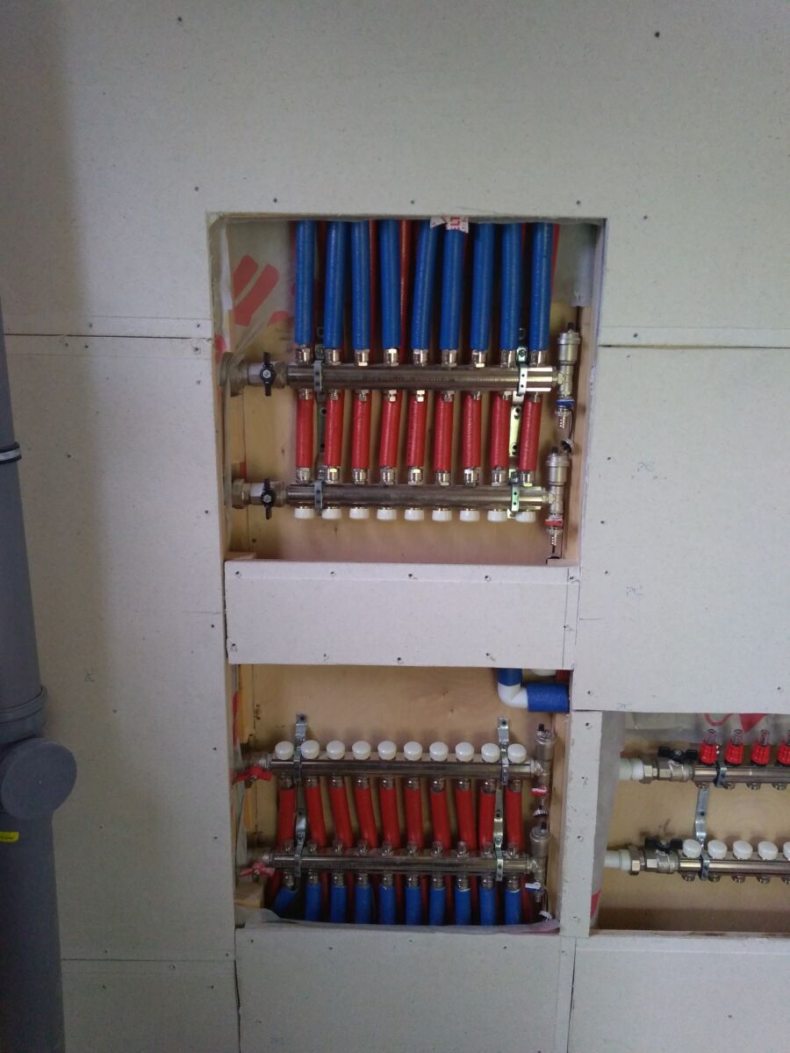

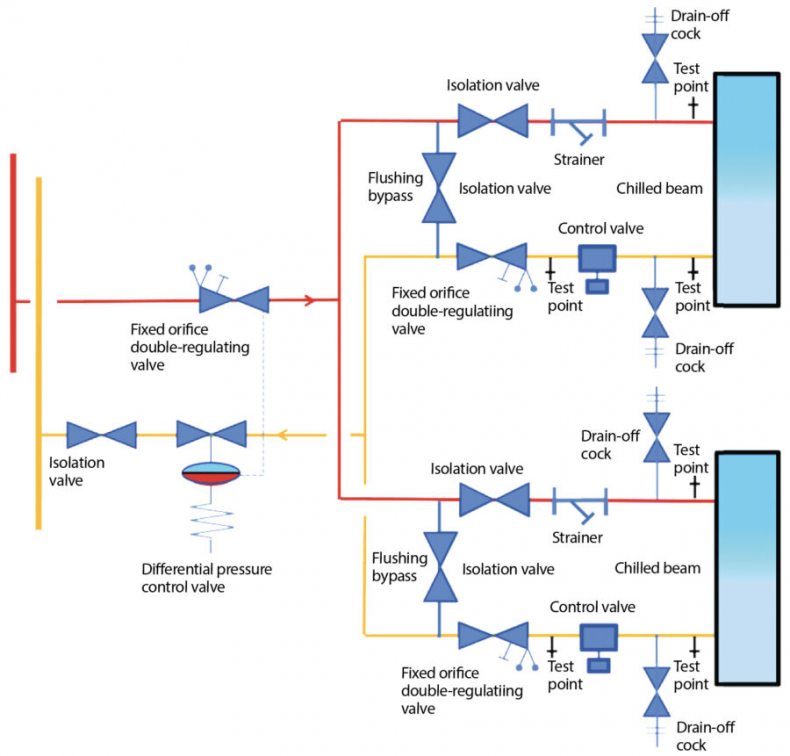

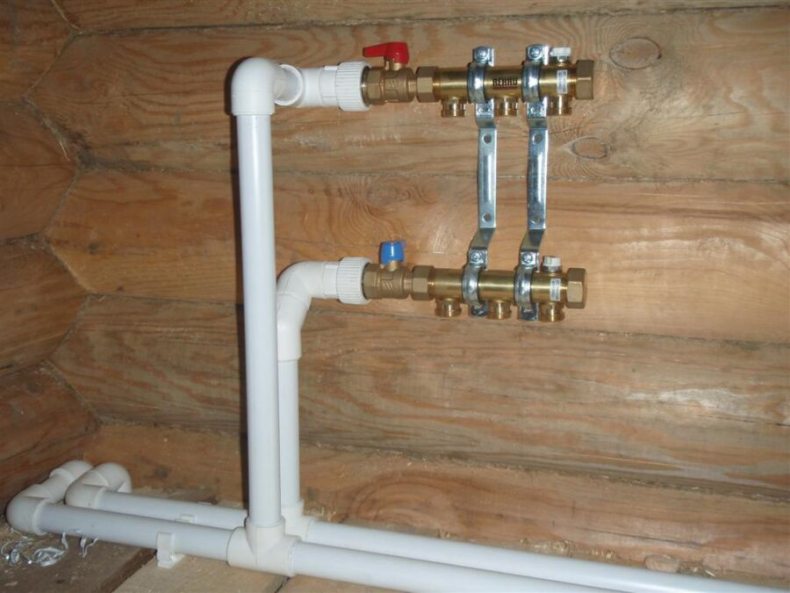

• Запорной и распределительной арматуры – кранов, термостатов, воздухоотделителей и т.п. Эти элементы обеспечивают регулирование распределение теплоносителя.

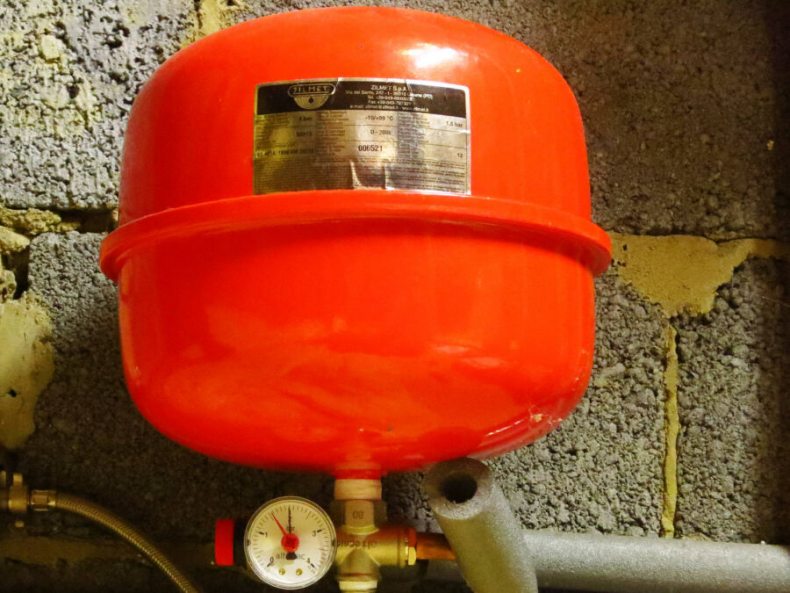

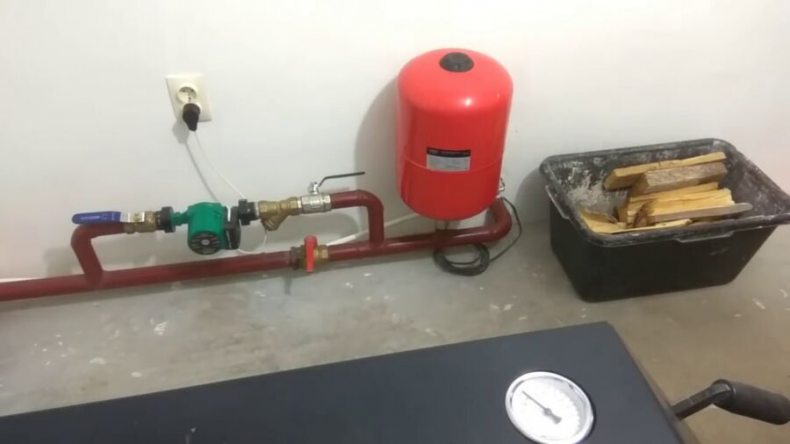

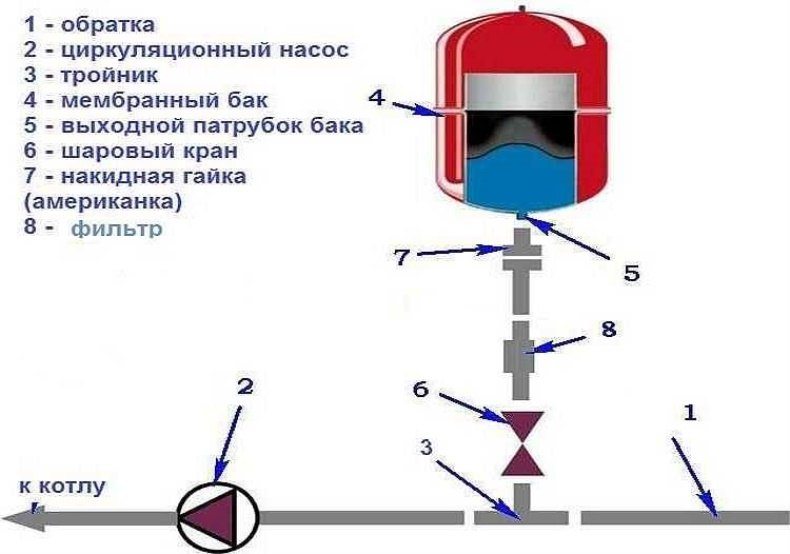

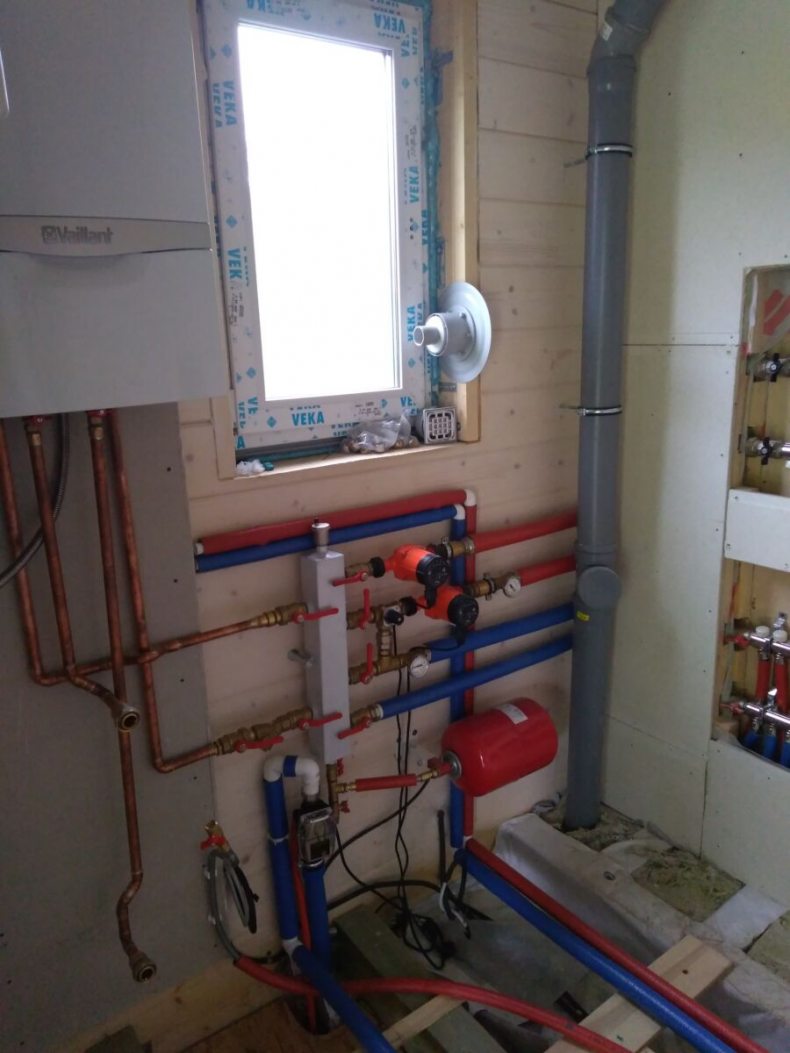

• Расширительного бака.

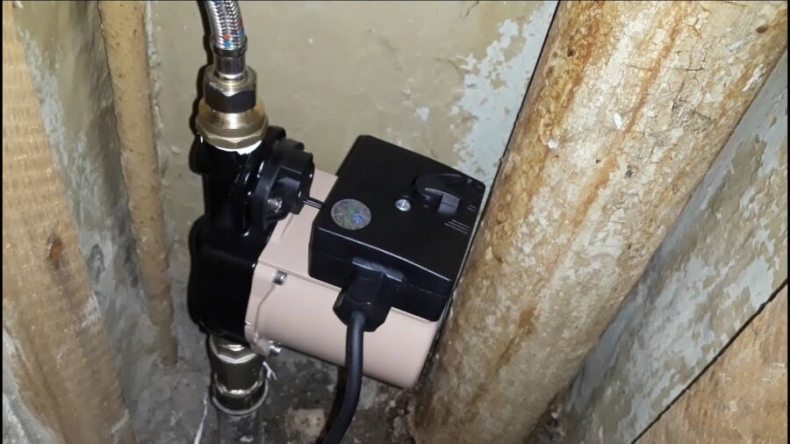

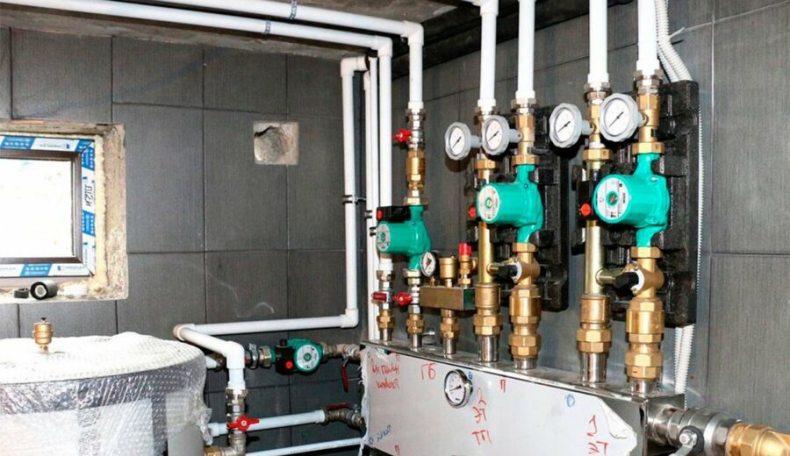

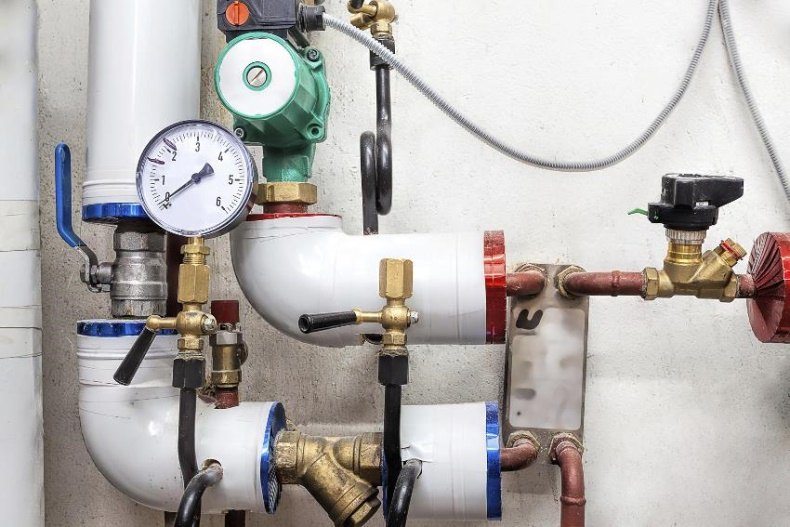

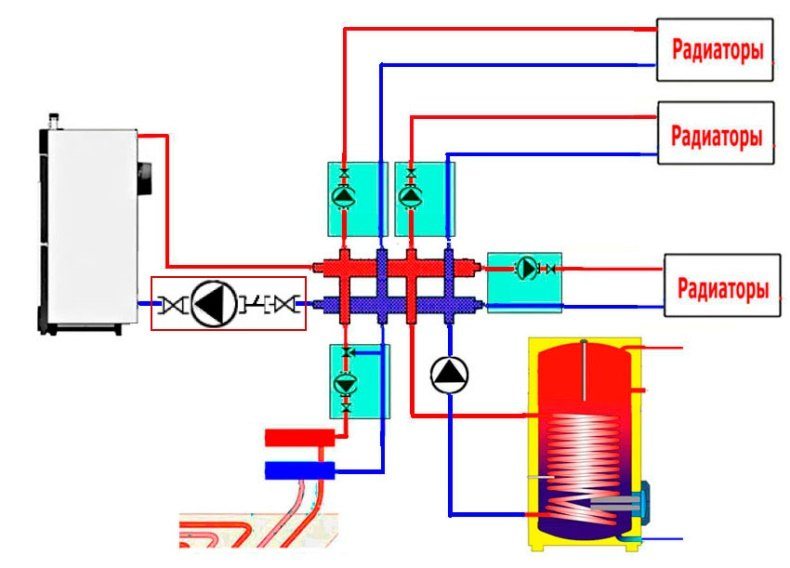

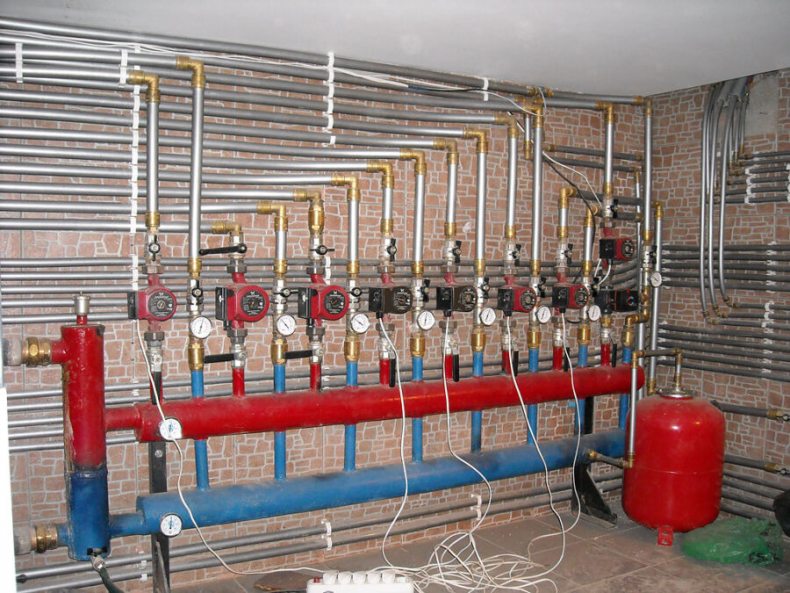

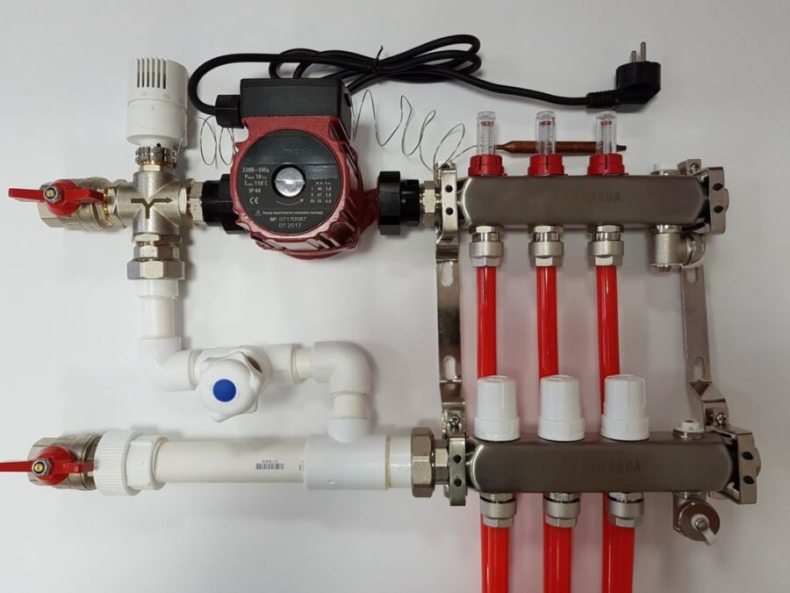

• Циркуляционного насоса, который обеспечивает принудительную прокачку теплоносителя по системе. В простейшей системе его может не быть, тогда циркуляция происходит за счет конвекции, однако в разветвленной системе без него не обойтись. Циркуляционный насос устанавливается перед нагревателем. Он создает давление, необходимое для прокачки теплоносителя.

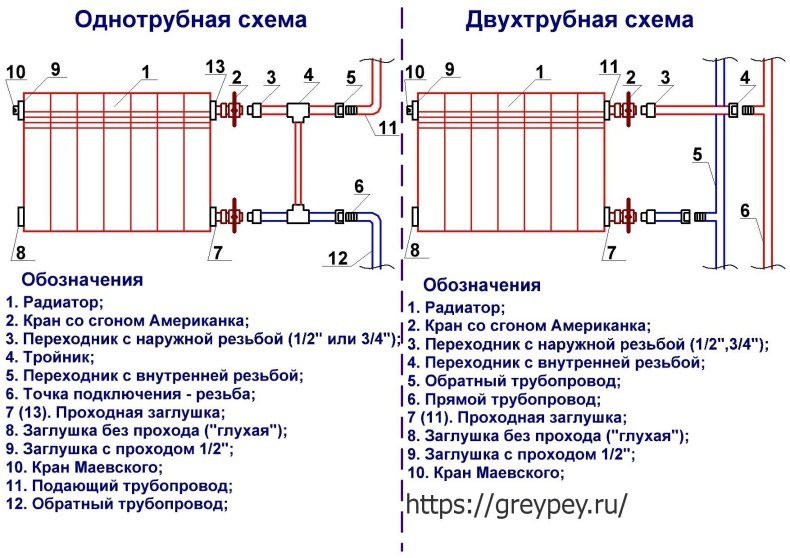

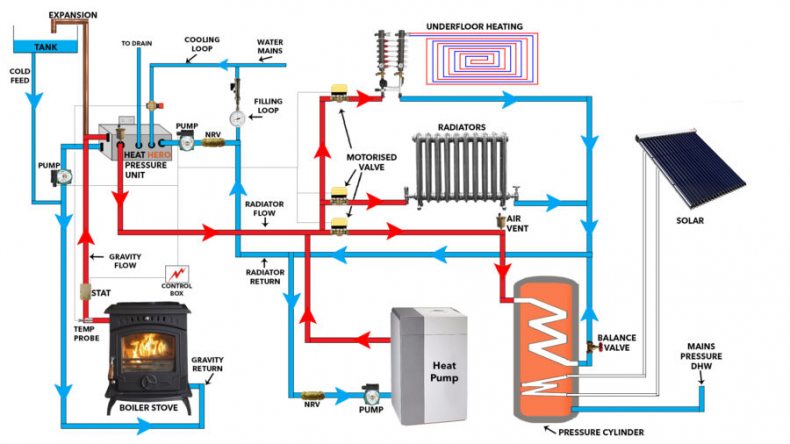

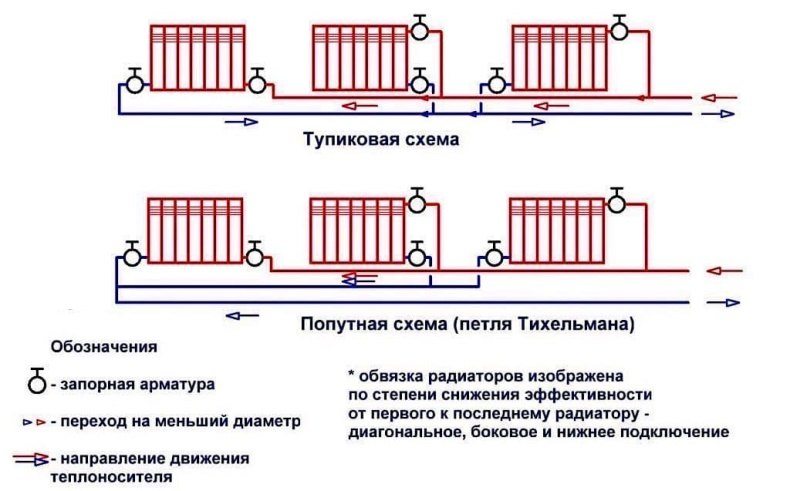

Типы систем отопления

Существуют два типа систем отопления:

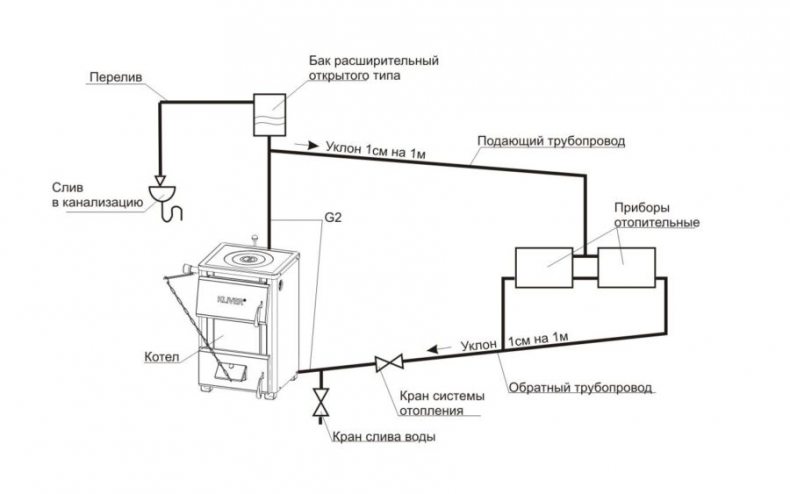

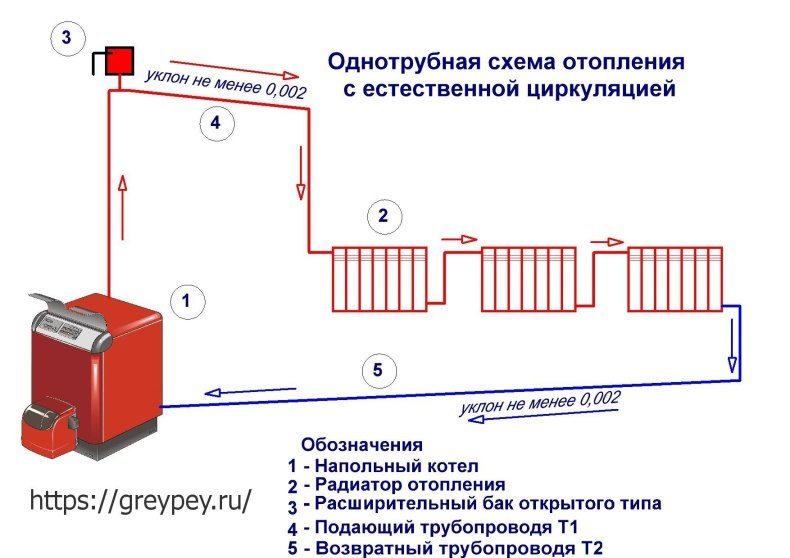

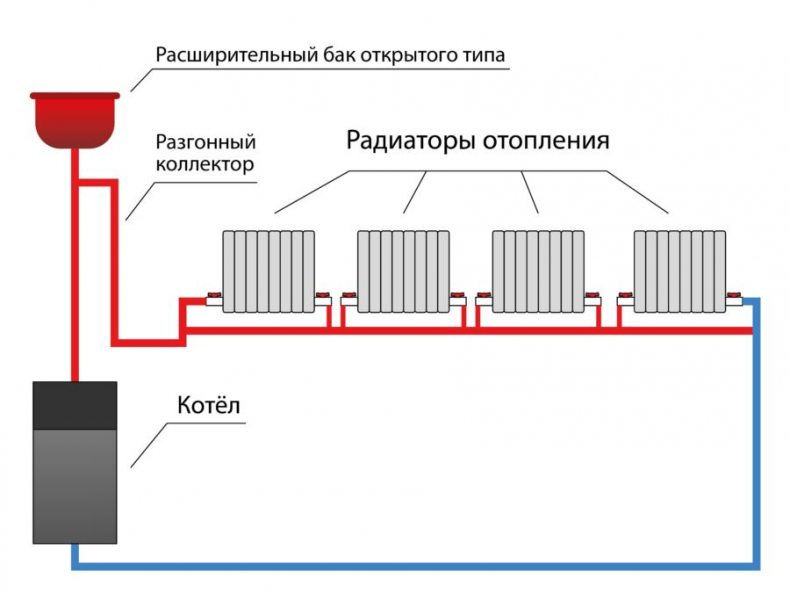

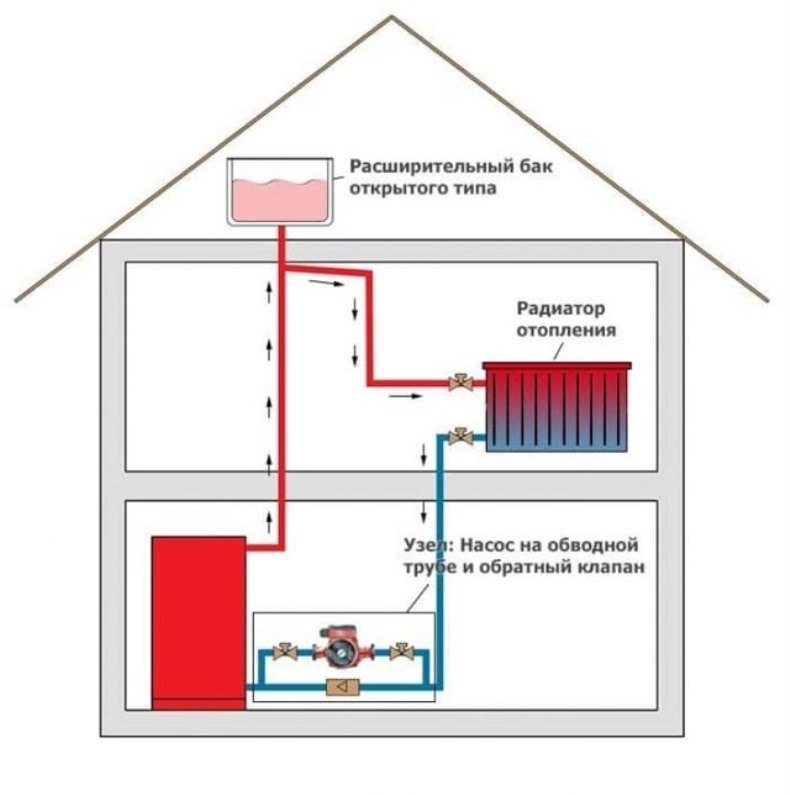

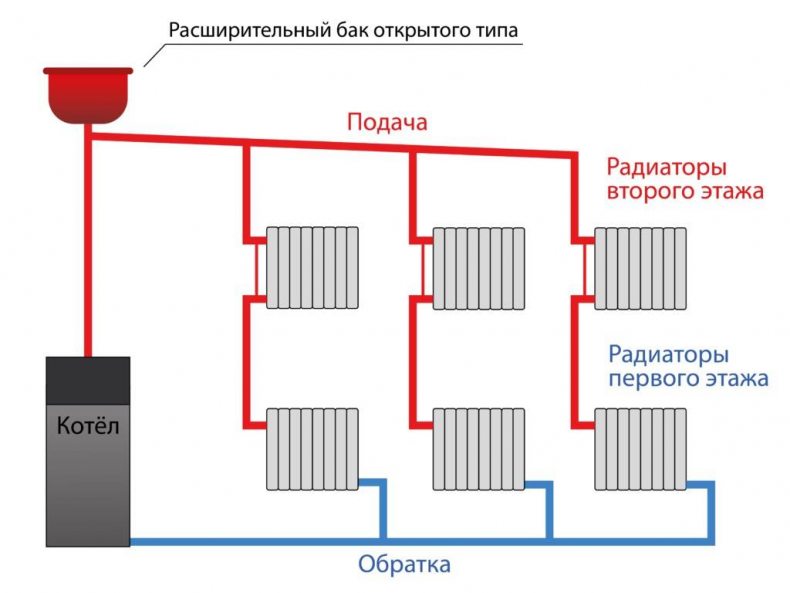

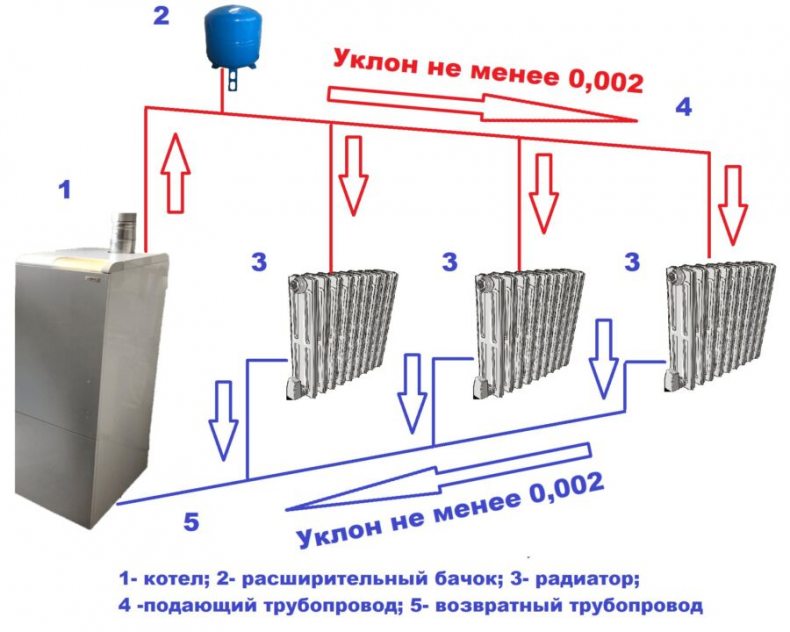

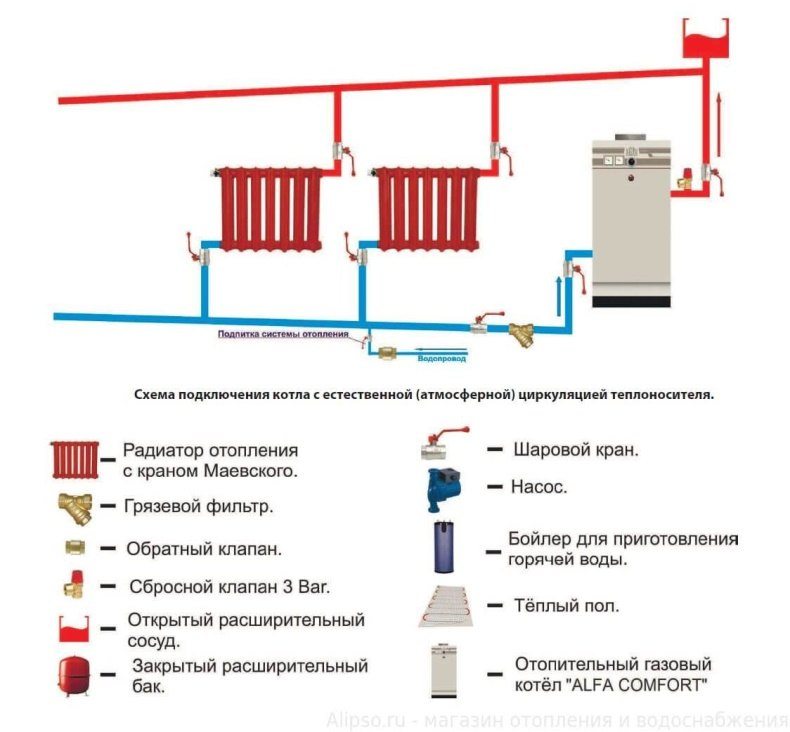

• Открытая система отопления, в которой расширительный бак сообщается с атмосферой.

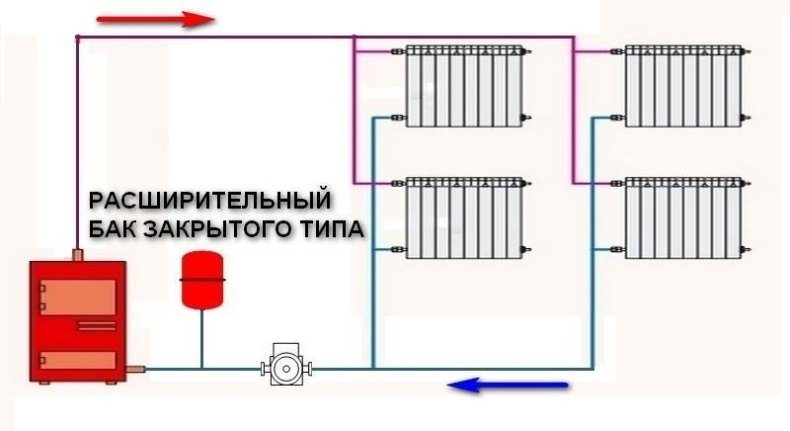

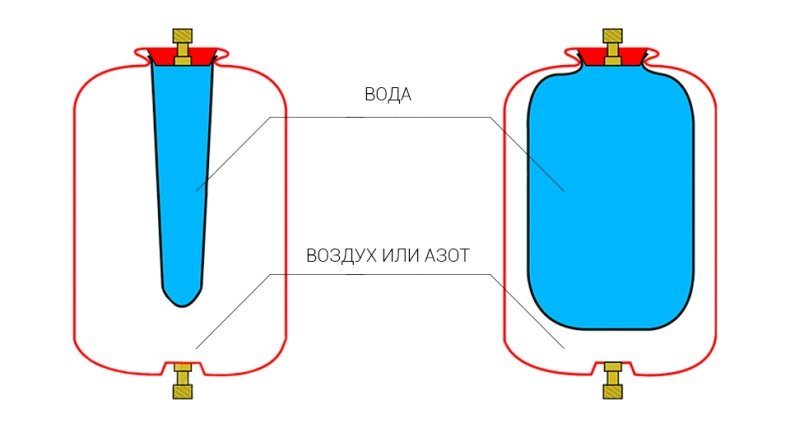

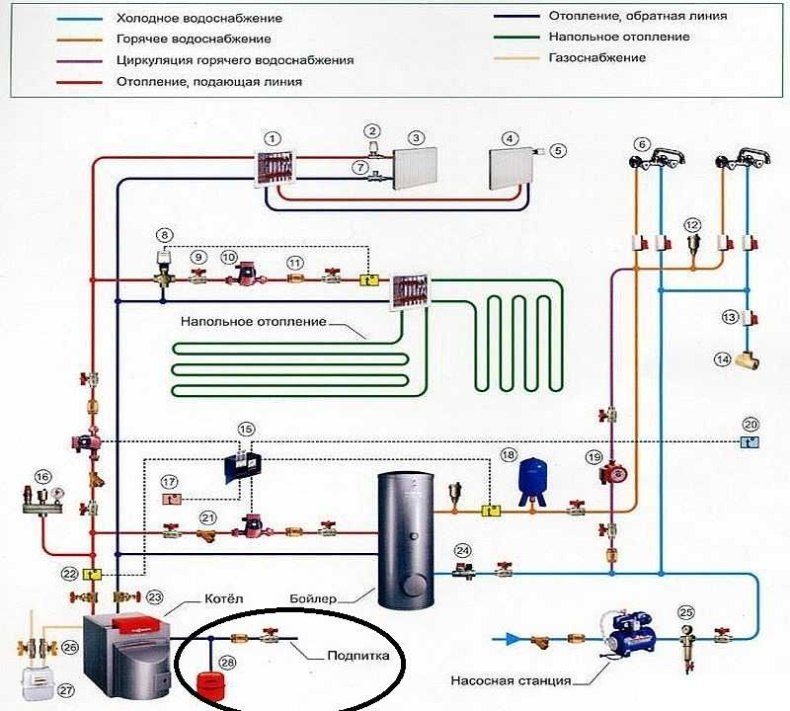

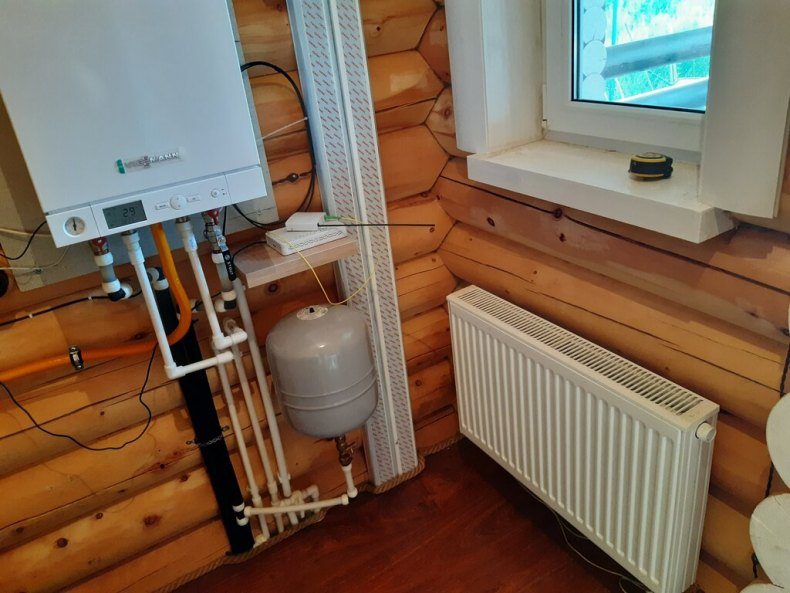

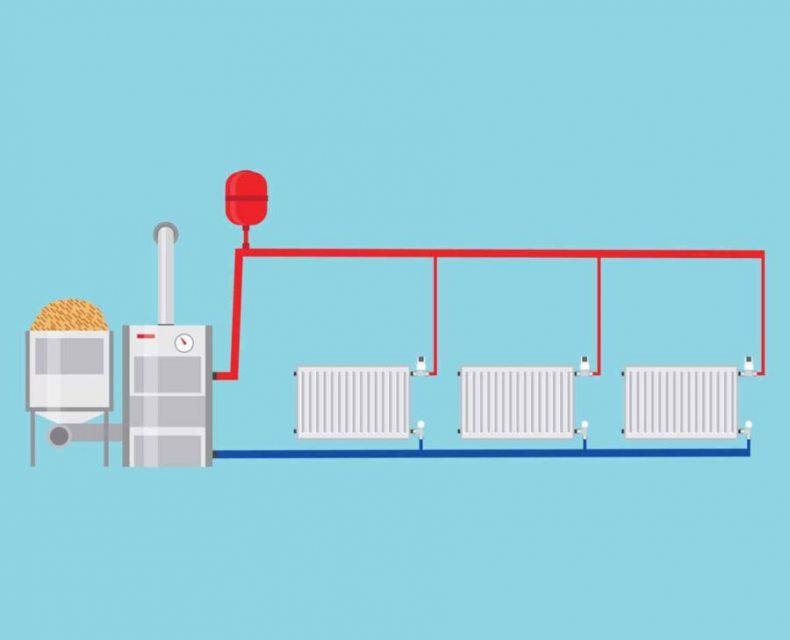

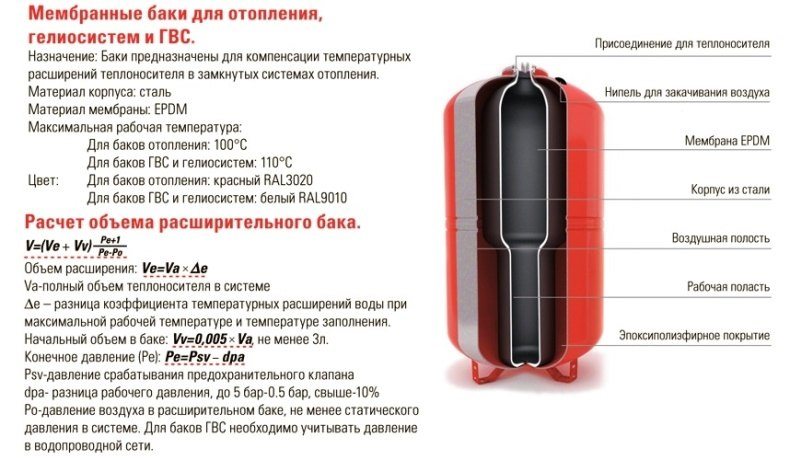

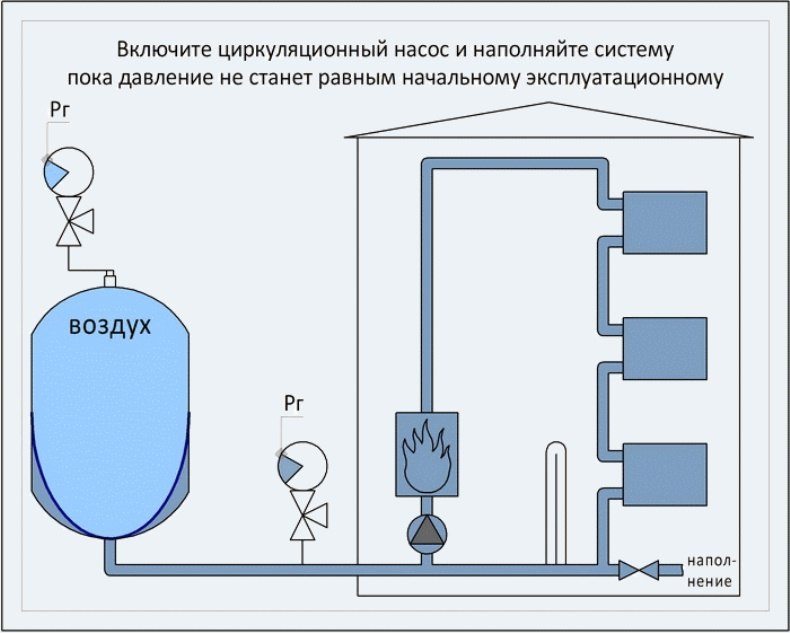

• Закрытая система, в ней расширительный бак не сообщается с атмосферой. Расширительный бак оснащен упругой мембраной. Изменение объема компенсируется расширением мембраны. Такая система герметична.

Определения

Статическое давление – давление в нижней точке системы без включения насоса циркуляции. Зависит от высоты здания и при пересчете на атмосферы (бары) примерно равно h/10 где h – высота водяного столба системы отопления в метрах.

• Динамическое давление – давление, которое формируется циркуляционным насосом.
• Рабочее давление в системе является суммой статического и динамического часто оно имеет некоторый диапазон значений.

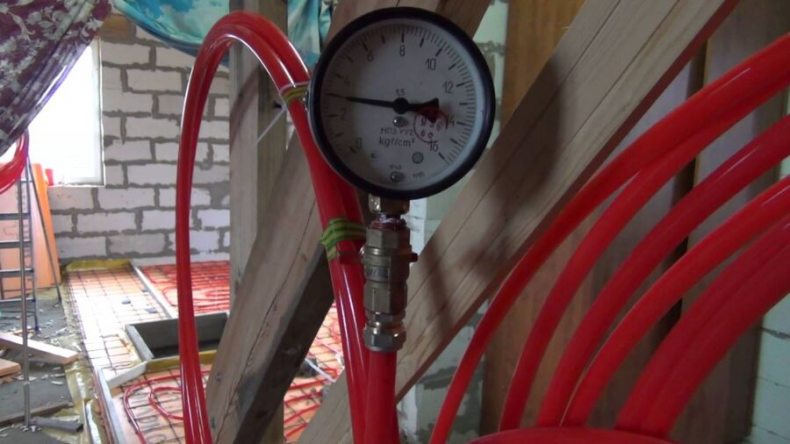

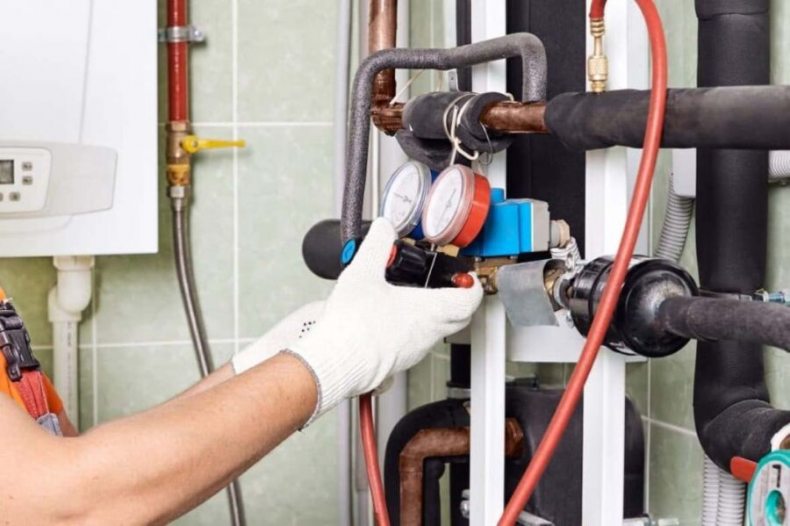

Давление опрессовки давление на 25-50 % -превышает максимальное рабочее. Его значение актуально при проверках системы отопления.

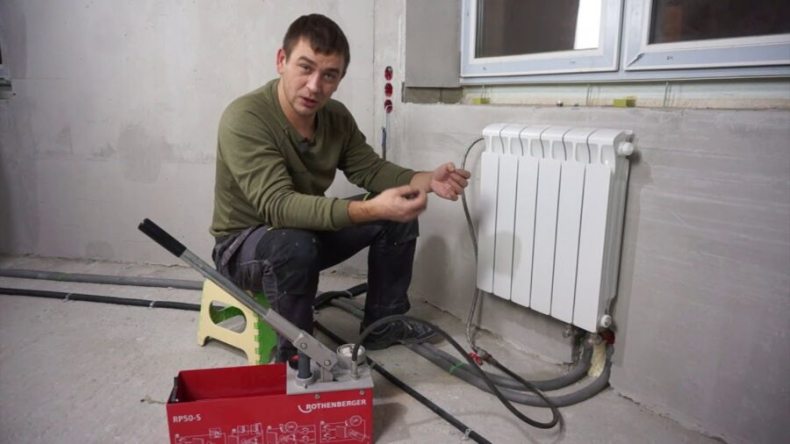

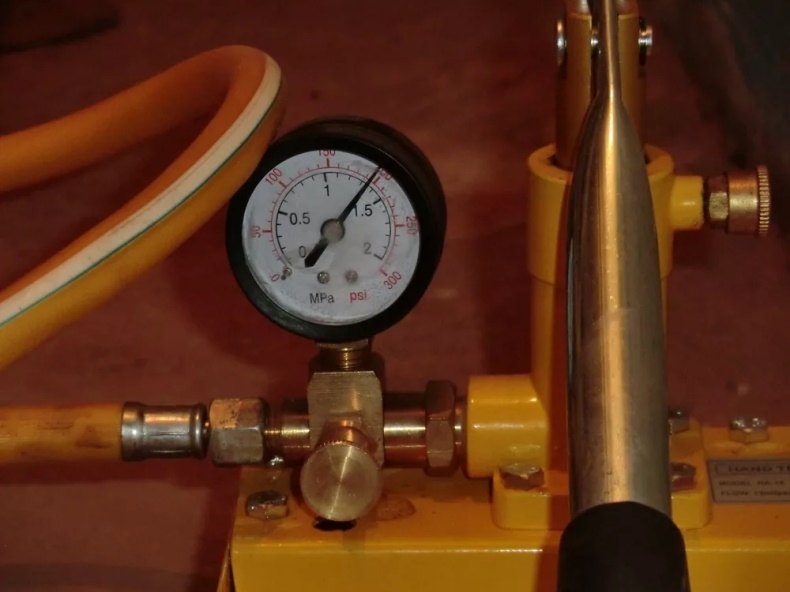

Опрессовка системы позволяет выявить дефекты и неисправности оборудования и проводится в теплый период или пред пуском отопления. При её проведении давление не должно превышать максимально допустимое.

Максимально допустимое давление определяется параметрами оборудования. Это максимальное давление заявленное заводом-изготовителем аппаратуры и при эксплуатации его превышение может привести к выходу её из строя.

Факторы, влияющие на давление

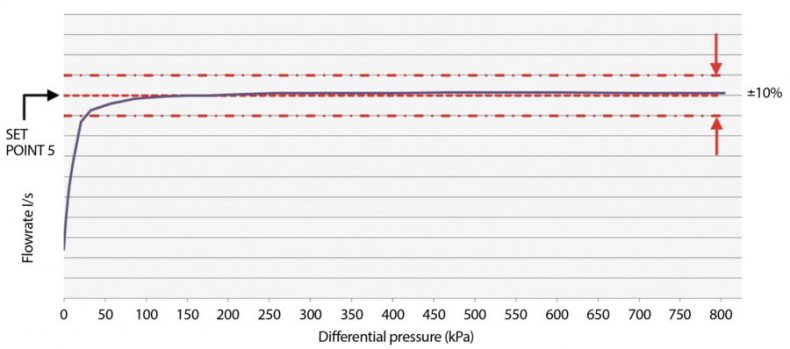

При работе системы отопления за счет перепада статического давления и динамического (при удалении от циркуляционного насоса) давление в разных точках системы отопления будет разным.

Как понятно из определений статическое давление зависит от перепада высоты между нижней и верхней точками системы отопления. В открытой системе на него повлиять невозможно, а в закрытой оно зависит от нескольких факторов.

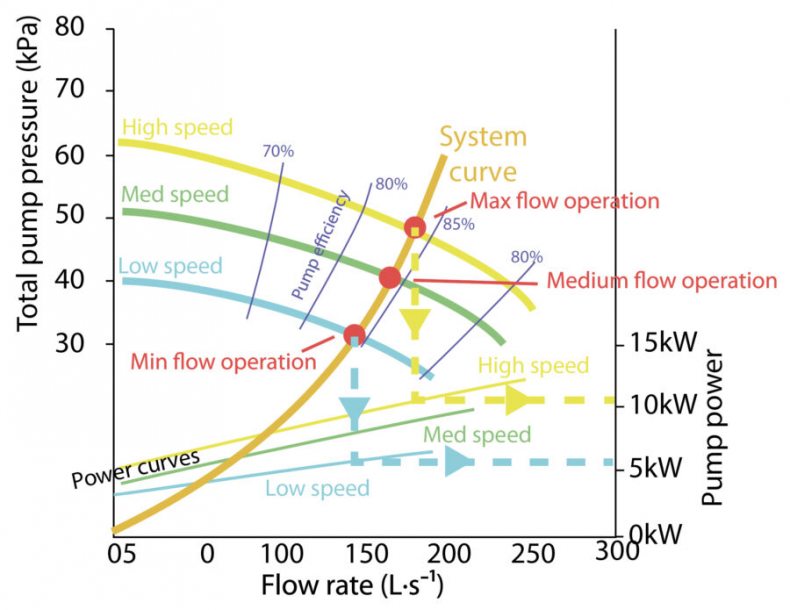

На динамическое давление влияет производительность насоса циркуляции.

Надо учитывать, что в разных точках системы давление будет разным. С увеличением высоты давление в точках системы уменьшается.

Влияние падения давления на систему отопления

Падение давления в первую очередь влияет на циркуляцию теплоносителя. Его падение ниже нормального значения (для конкретного участка) может привести к остановке циркуляции теплоносителя и охлаждению радиаторов.

Влияние повышенного давления на систему отопления

Повышенное давление в системе может сказаться на прочности и ресурсе ее элементов, а при значительном превышении рабочих значений привести к нарушению герметичности и протечкам.

• Особенно это актуально для нагревательной аппаратуры, которая всегда работает в месте максимального давления, повышение которого может вывести ее из строя, что влечет большие убытки.
• Потеря герметичности двухконтурного котла может повлечь попадание в питьевую воду теплоносителя. Хотя для предотвращения вреда здоровью в таких котлах применение ядовитых антифризов запрещено, но сам факт нежелателен.

Причины перепада давления

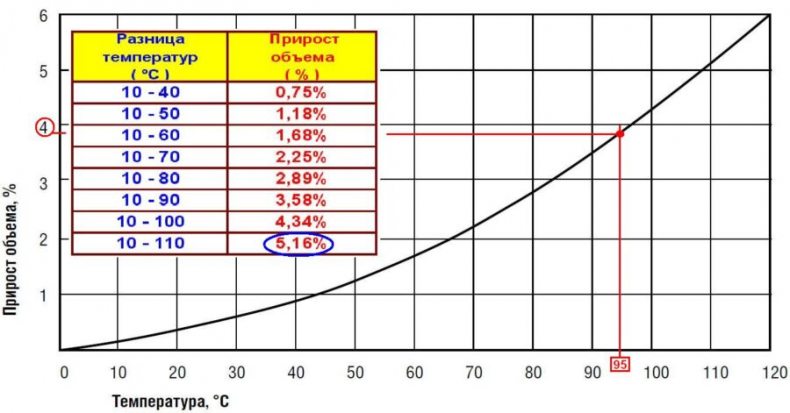

В закрытой системе давление определяется температурным расширением теплоносителя, настройкой расширительно бачка, работой циркуляционного насоса, подпиткой системы.

Перепады давления могут возникать по разным причинам, особенно при запуске системы, когда происходит расширение теплоносителя по мере нагрева.

Причины падения давления:

• Зарытые вентили;

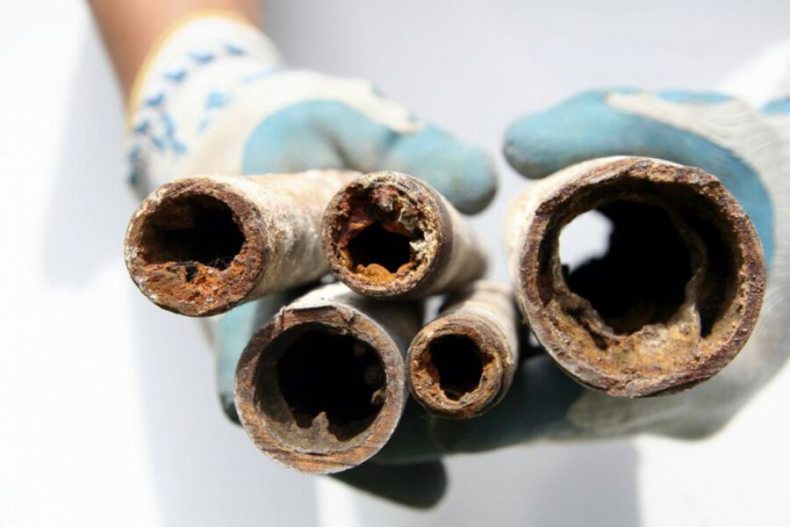

• Засорение магистрали;
• Неисправность циркуляционного насоса;
• Потеря теплоносителя;

В открытой системе к указанным причинам добавляется испарение теплоносителя.

Общие причины превышения давления:

• Закрытые вентили после нагревателя;

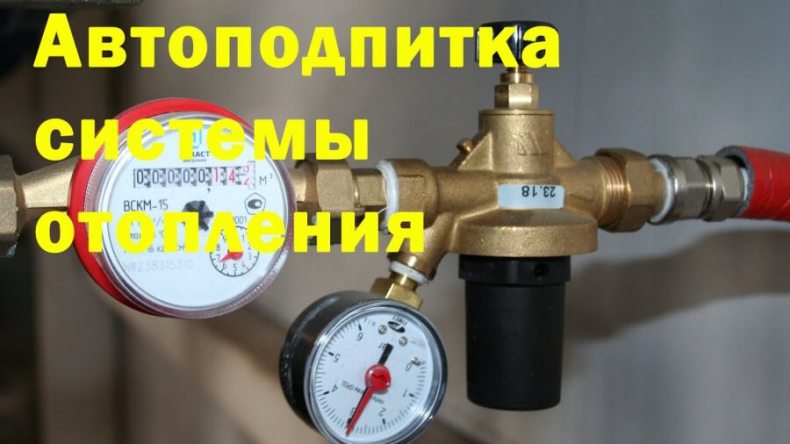

• Открытая подпитка системы;
• Засорение.

В закрытой системе превышение давления может быть вызвано:

• Открытой (даже просто негерметично закрытой) подпиткой;
• Неработающим расширительным баком;

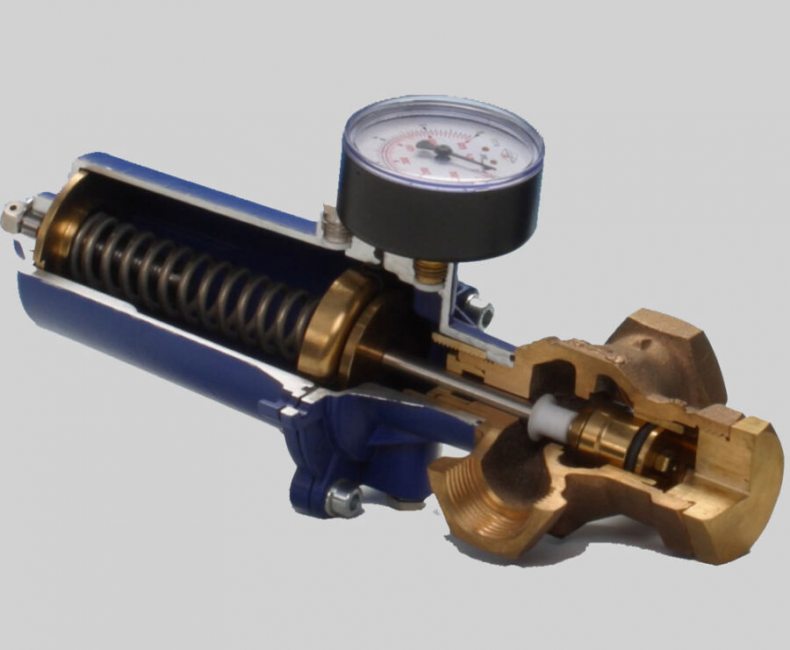

• Неисправностью защитного клапана или его неправильной регулировкой.

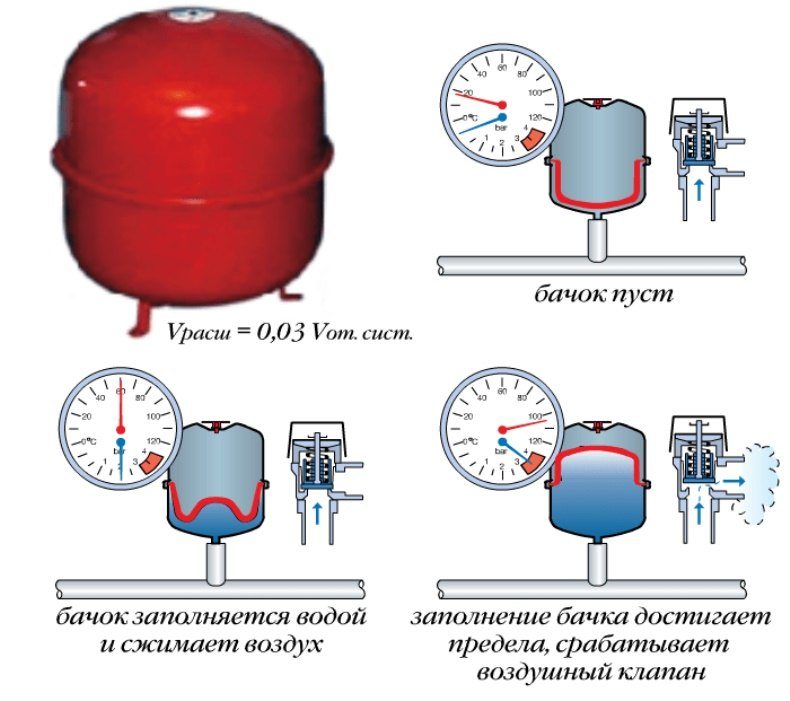

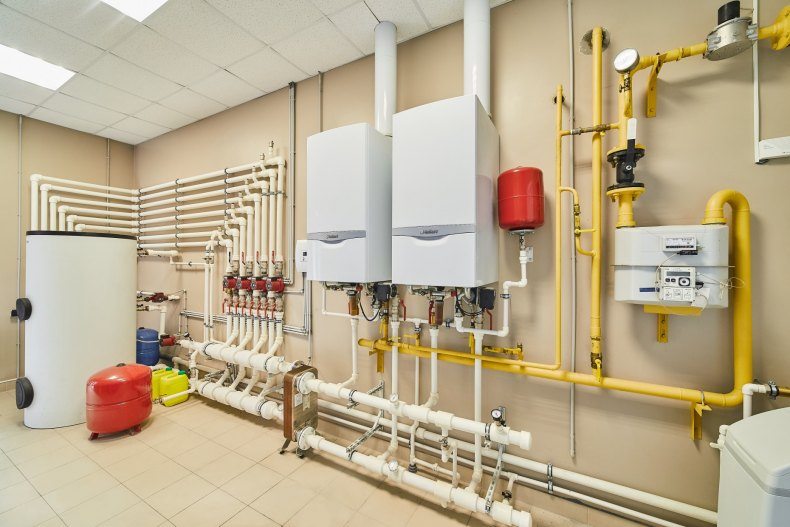

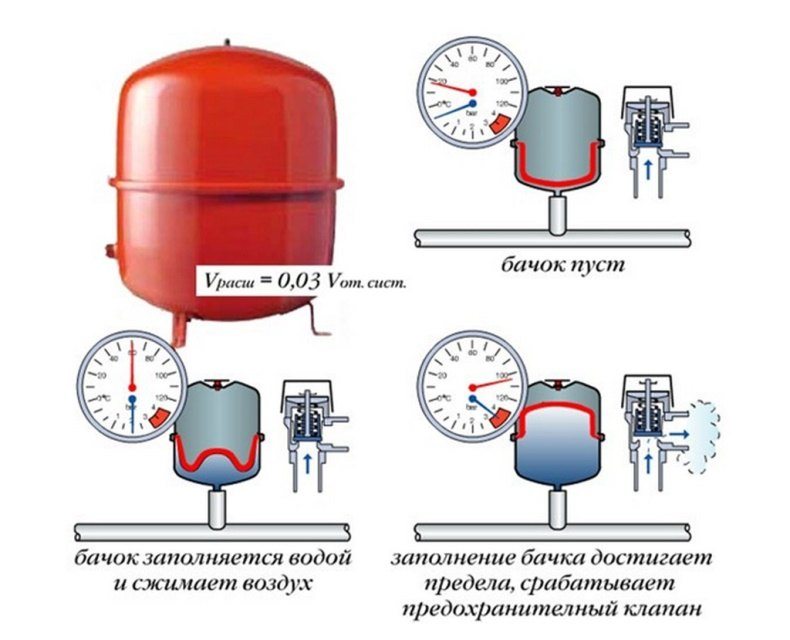

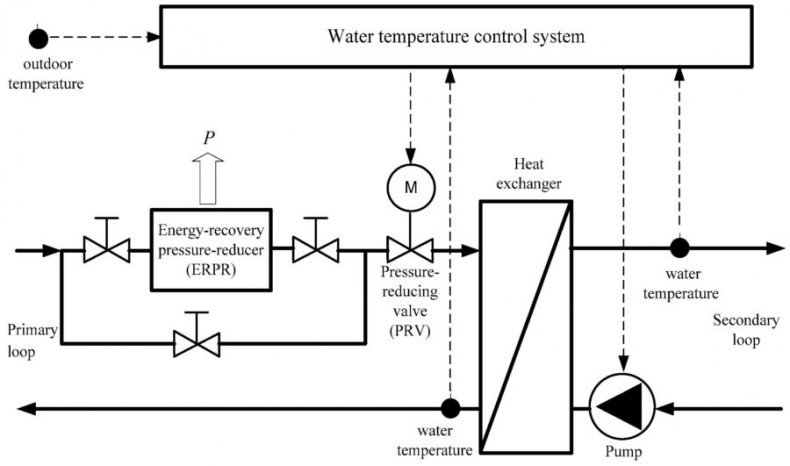

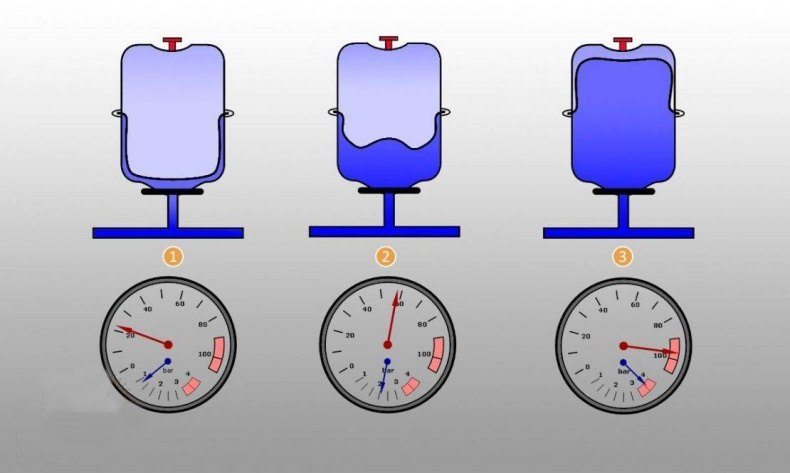

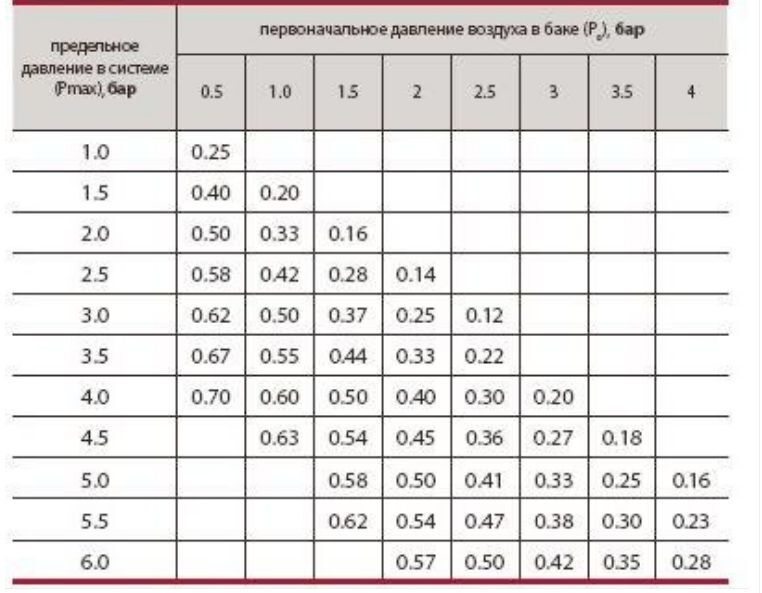

В закрытой системе давление регулируется настройкой мембранного расширительного бака, который является «буфером» компенсирующим перепады давления.

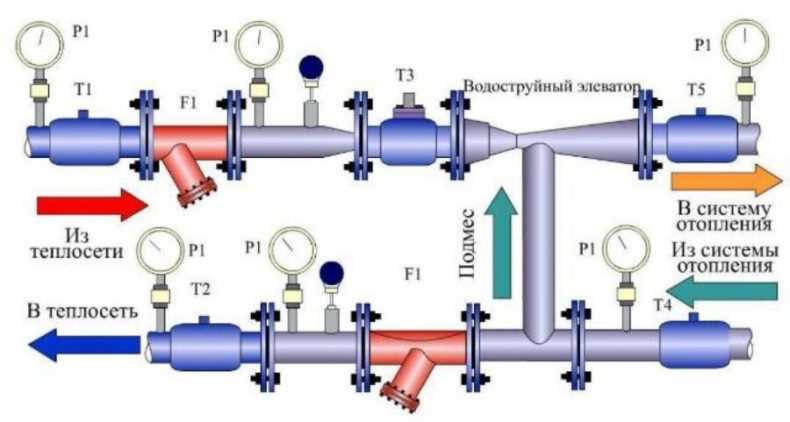

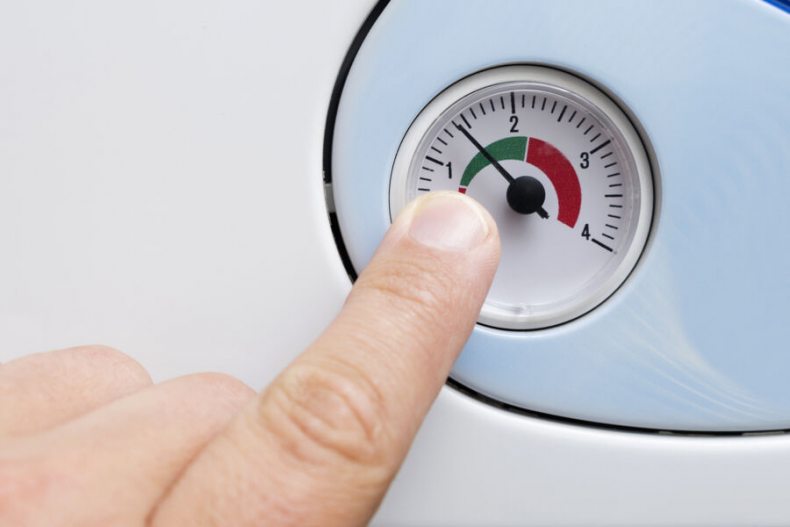

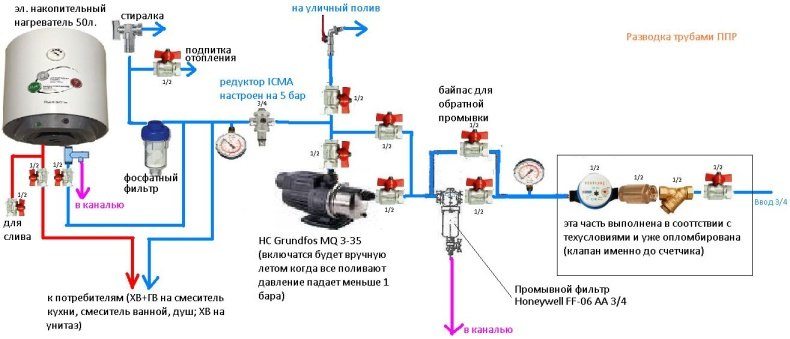

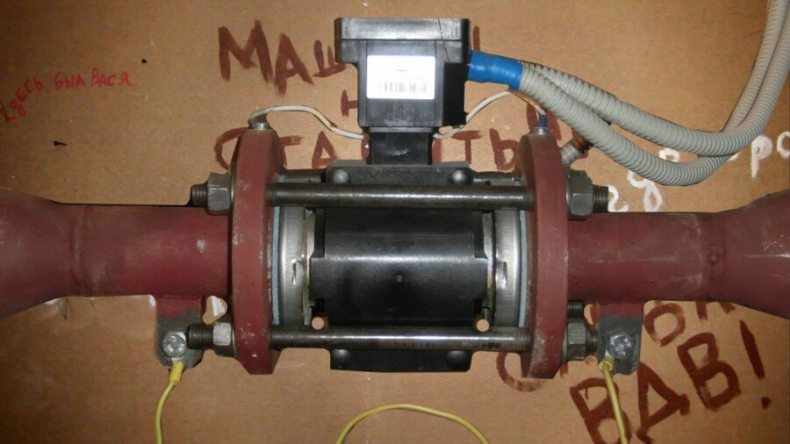

Установка измерительных приборов

Для открытых систем отопления установка приборов измерения давления желательна, но не обязательна. Превышение давления в таких системах приведет к вытеснению теплоносителя в расширительный бачок и перелив из него.

Положительным эффектом установки измерительного прибора станет более точный контроль, за работой системы отопления.

В открытых системах максимальное (суммарное) давление чуть выше статического давления и поддается примерному расчету. Определение этой величины необходимо при подборе компонентов системы отопления, которые надо подбирать с некоторым запасом. Это обеспечит надежное функционирование системы.

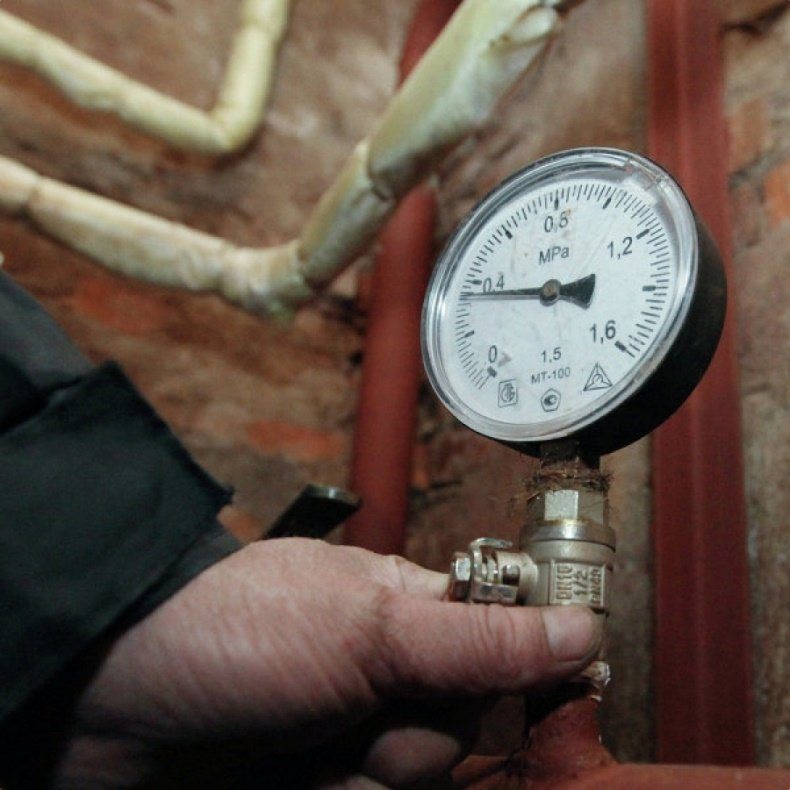

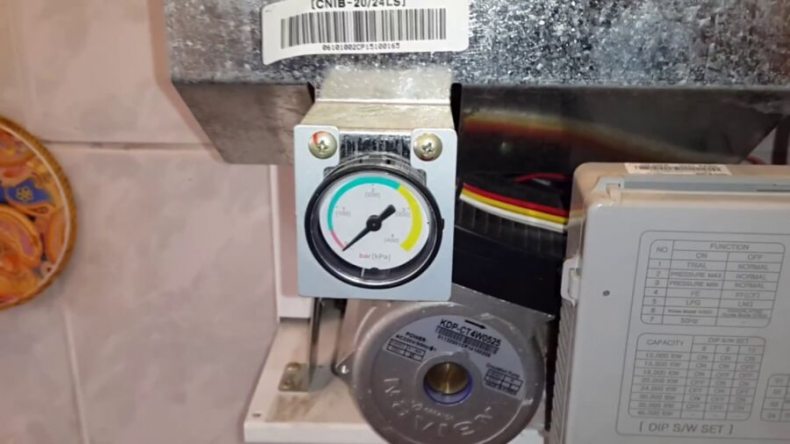

• Для закрытой системы отопления установка приборов контроля давления обязательна. Они необходимы для настройки рабочего давления, а также для предотвращения аварийных ситуаций.

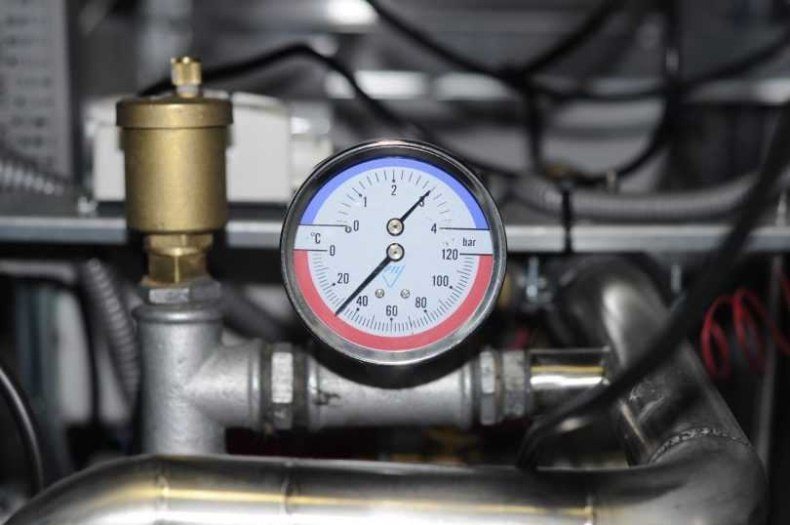

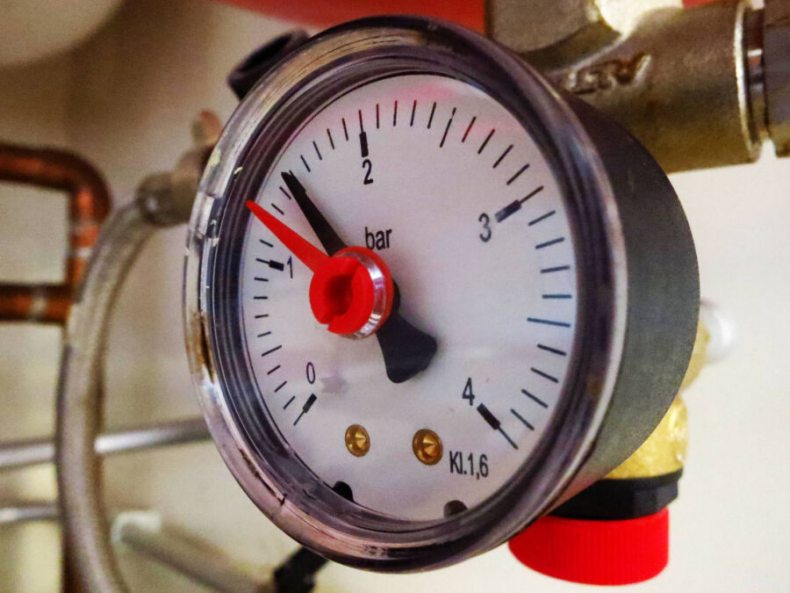

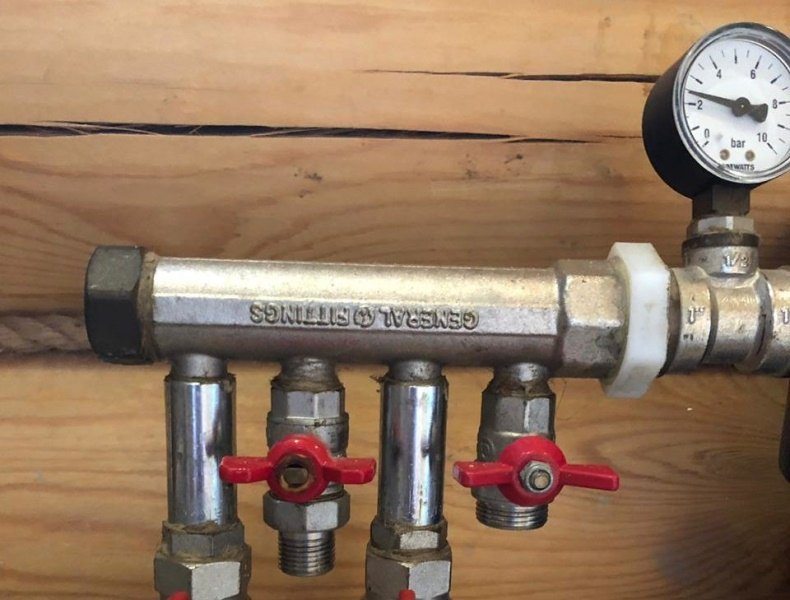

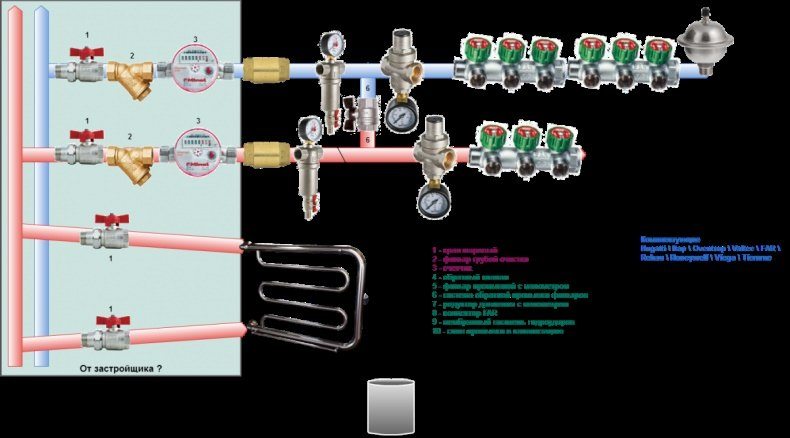

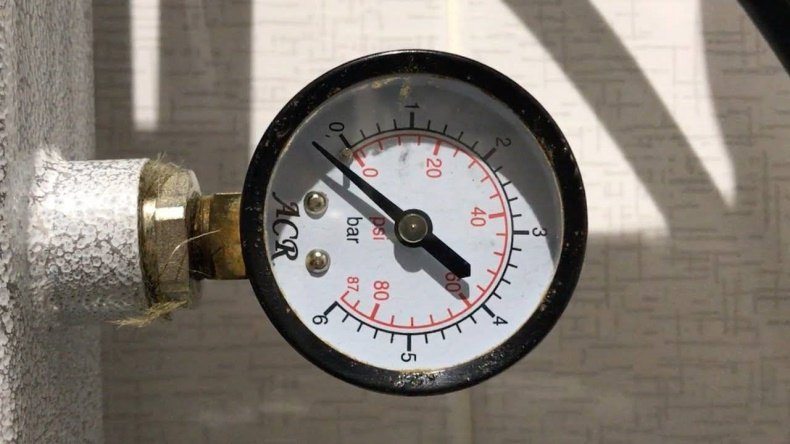

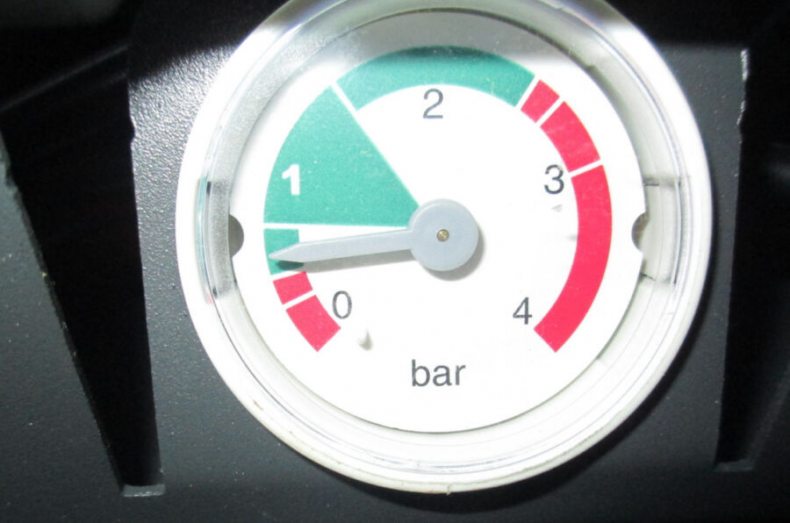

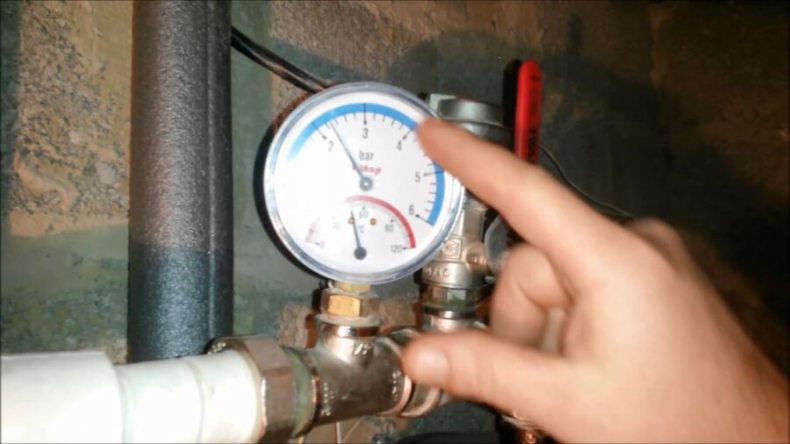

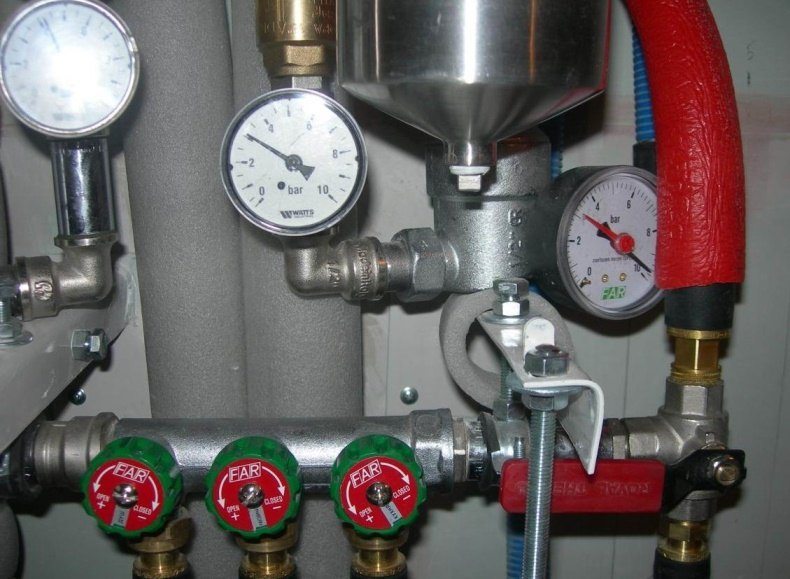

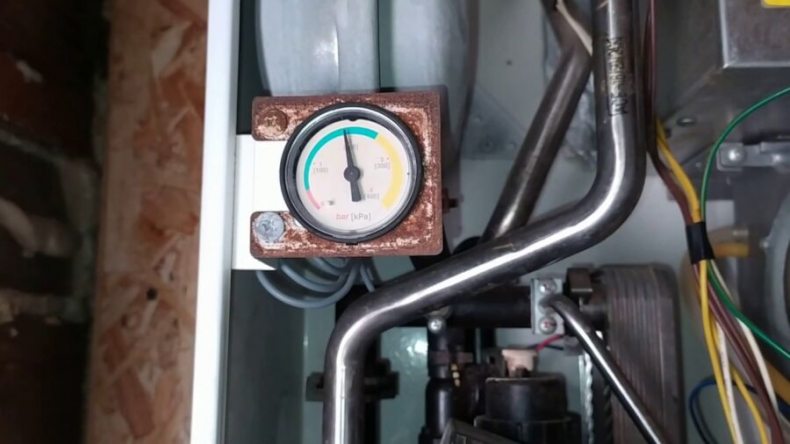

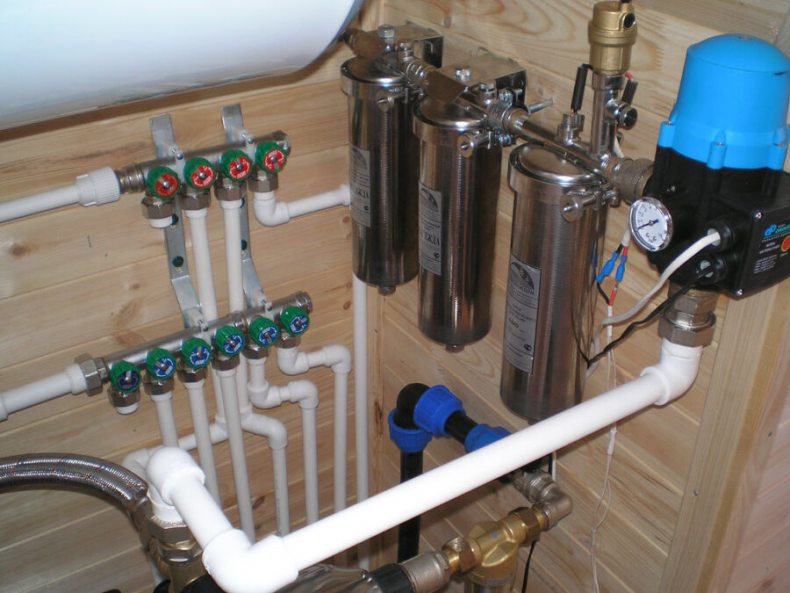

• Установка приборов контроля давления производится в нижней точке системы. Если необходимо контролировать несколько точек, то устанавливают дополнительные манометры.

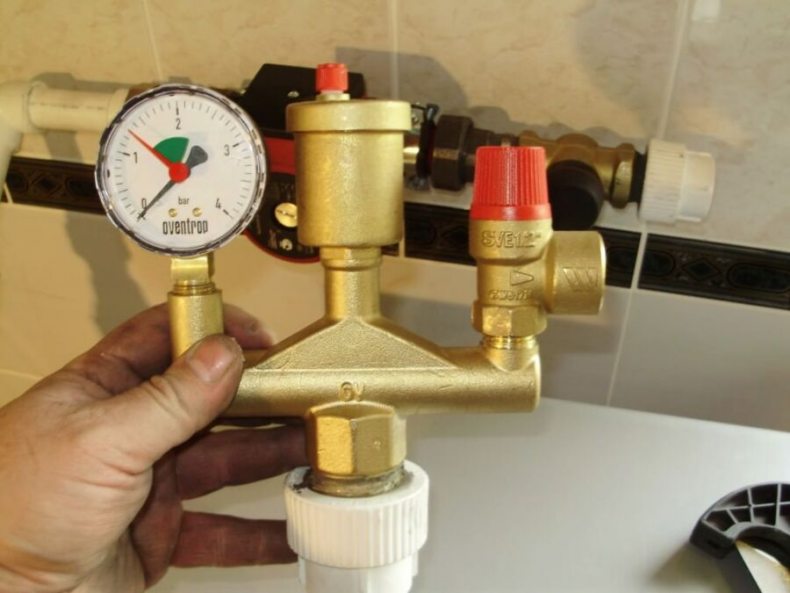

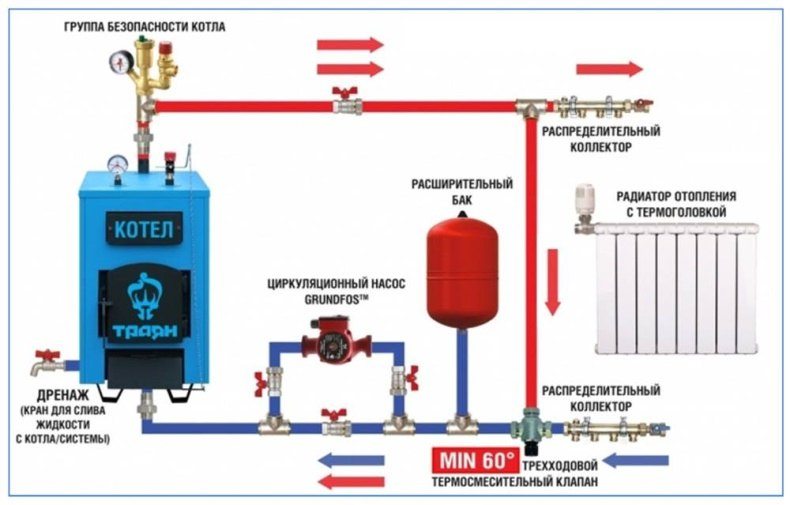

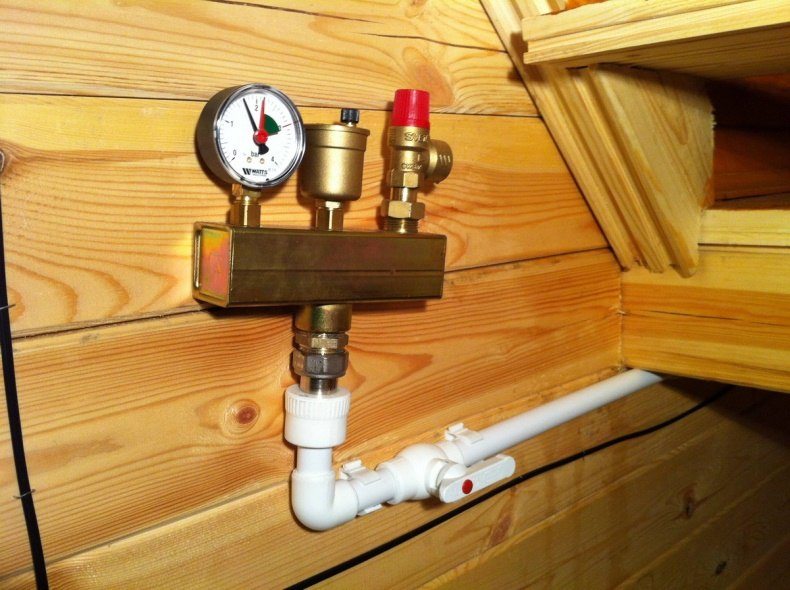

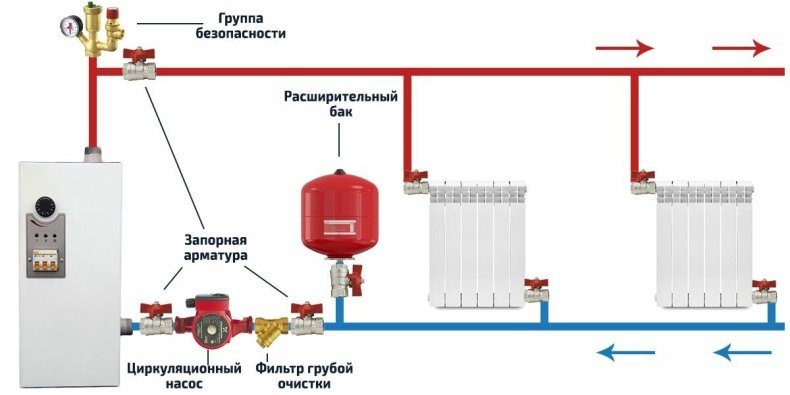

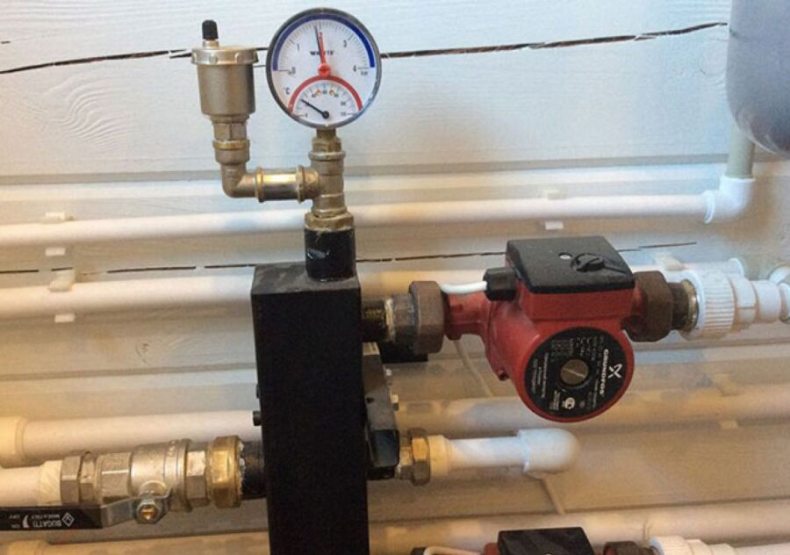

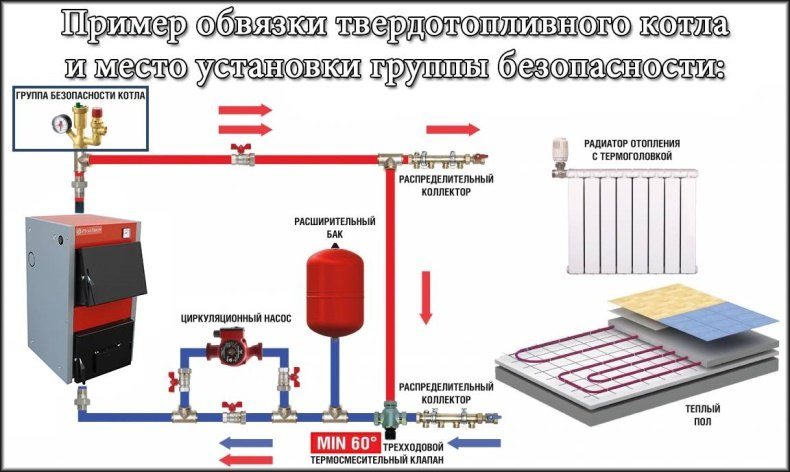

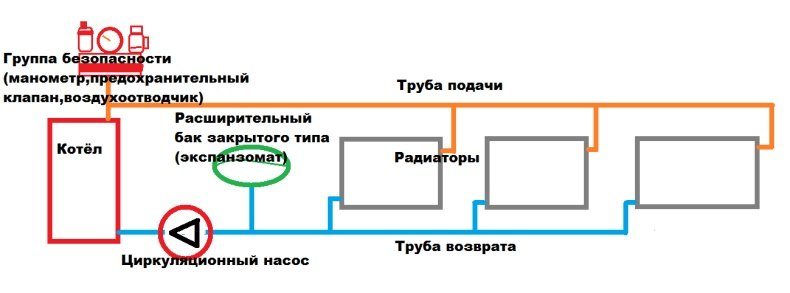

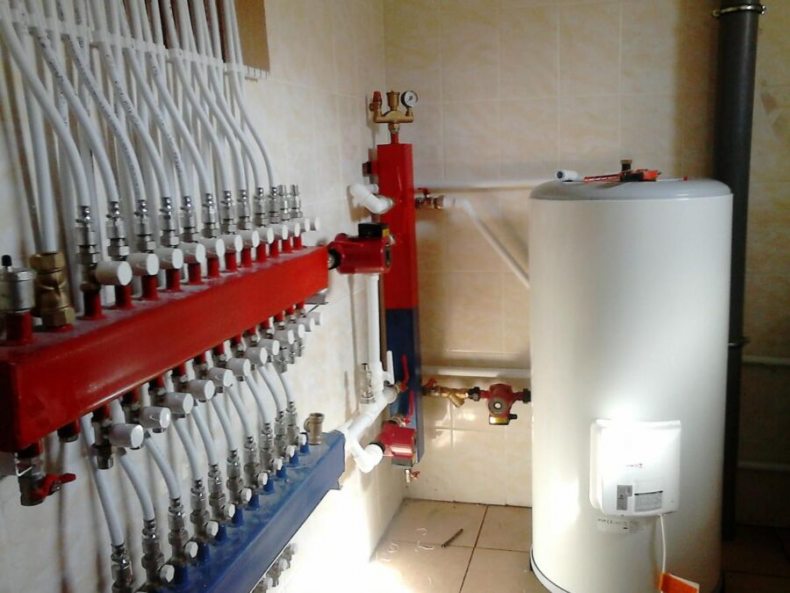

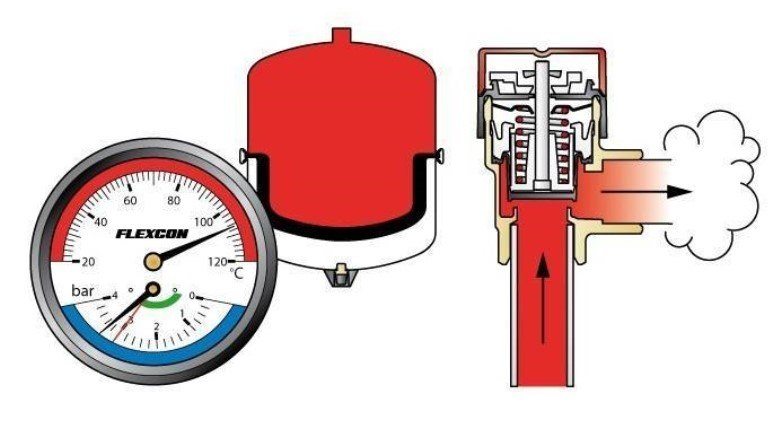

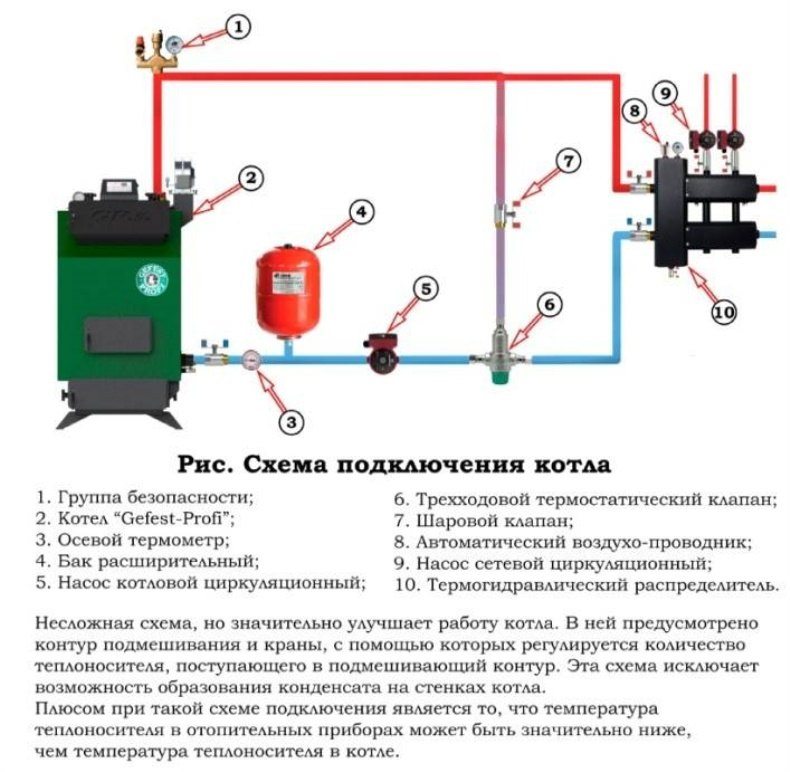

• Измерительные приборы входят в состав «группы безопасности» — отвода от магистрали теплоносителя, на котором размещены воздухоотделитель, предохранительный клапан и датчик давления.

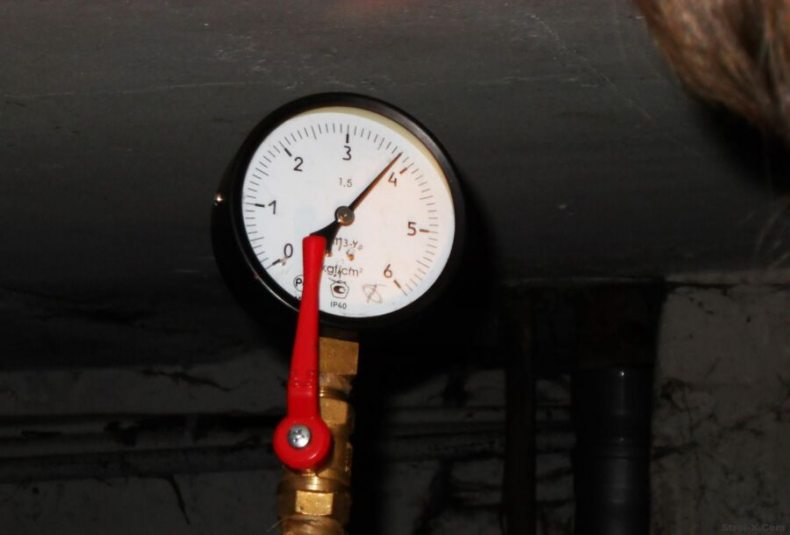

Фото рабочее давление в системе отопления
