Обратка в системе отоплении холодная — пошаговое руководство, как продуть батарею отопления в квартире самостоятельно (106 фото)

Автор: Строительная компания Fenix Group

Иногда жители частных домов сталкиваются с проблемами отопления. Одной из них является холодная обратка. То есть в батарею вода поступает горячая, а выходит из нее холодная.

Чтобы разобраться в этом вопросе нужно рассмотреть принцип работы системы отопления и приступить к устранению негативных факторов.

Содержание

Функционирование системы отопления

Вся система отопления состоит из нескольких элементов:

Нагревательный прибор, который нагревает теплоноситель (вода или антифриз).
Нагретый теплоноситель поступает в трубы, по которым расходится по отдельным радиаторам.
Так как нагретая вода расширяется, то в системы обязательно должен находиться расширительный бачок, который и собирает все излишки воды.
Поступая в один конец батареи, вода выводится снизу в обратку.
Теплоноситель из обратки вновь поступает в нагревательный прибор для последующего нагрева.

Виды прокладки труб

При организации отопительной системы в доме используются три метода подключения труб:

Нижнее подключение. При таком подключении труба с нагретым теплоносителем поступает в нижнюю часть радиатора и с нижней части выводится обратка;
Диагональное подключение. Труба от котла заводится сверху, а обратка выводится снизу с противоположенной стороны;
Боковое подключение. При таком подключении труда с нагретым теплоносителем заводится сверху, а обратка выводится снизу с этой же стороны.

Таким образом теплоноситель поступает в нагретом состоянии и отдает часть своего тепла радиатору отопления, через обратку вода уходит обратно в котел для следующего нагрева. Соответственно, обратка всегда будет менее нагретой, чем труба, которая поступает в батарею. Но при этом она не должна быть холодной.

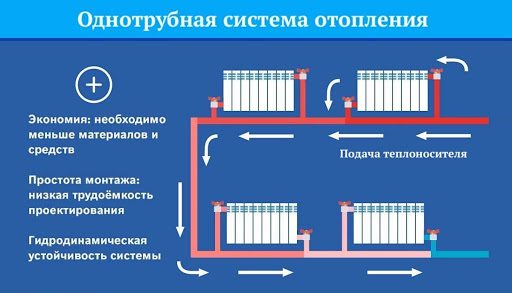

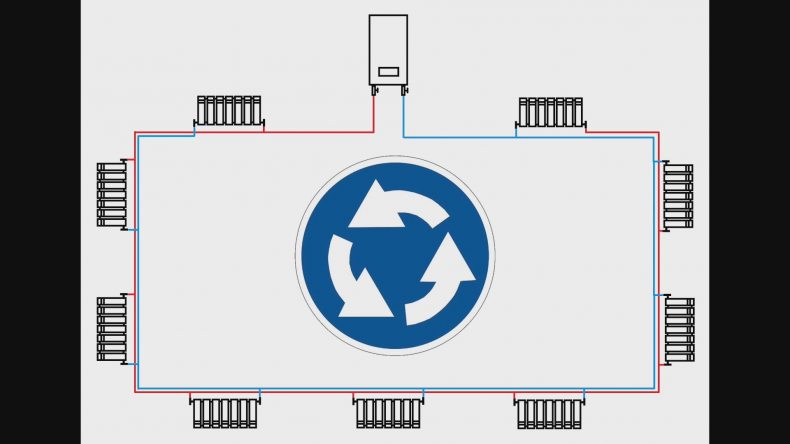

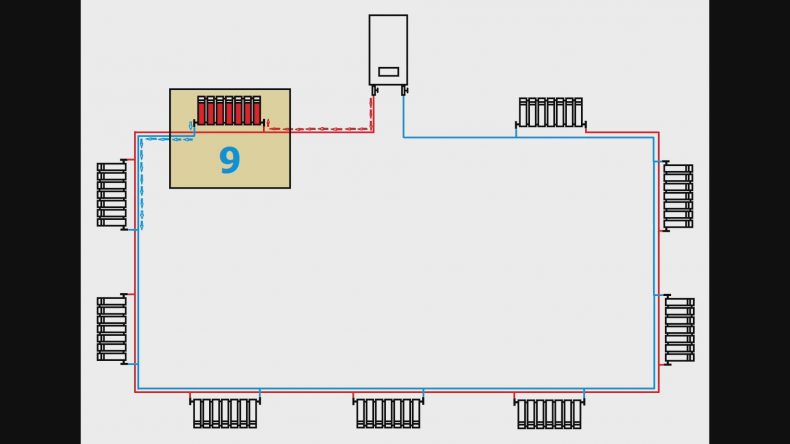

Также можно выделить однотрубную систему, когда все батареи соединены последовательно. В этом случае каждый последующий радиатор будет нагреваться меньше предыдущего.

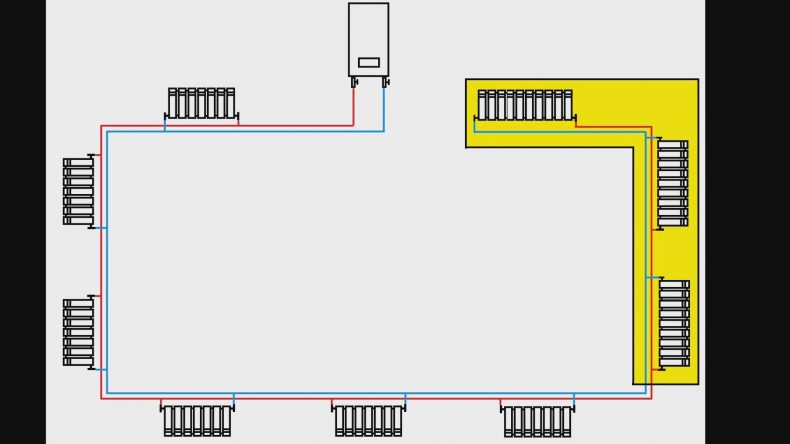

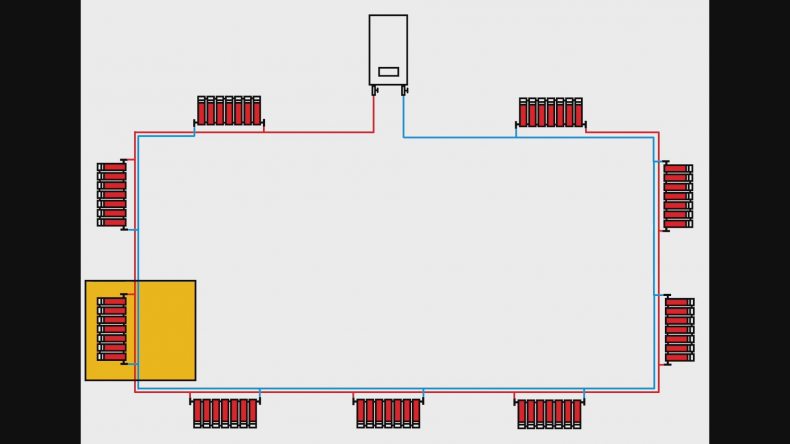

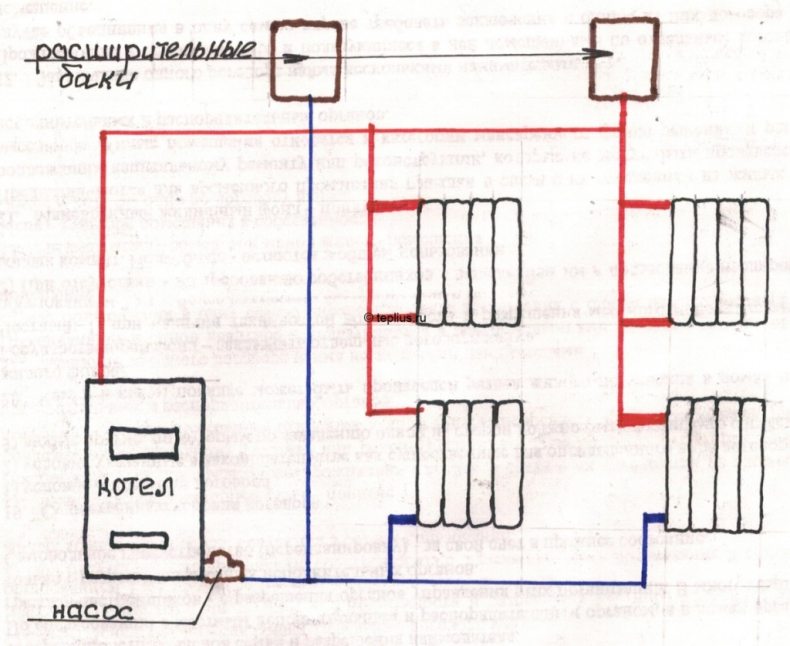

Двухтрубная, более предпочтительная система, в этом случае к каждому радиатору подходит труба с горячей водой, а выводится она через отдельную трубу.

Последствия холодной обратки

Если начать эксплуатировать систему, в которой обратка холодная, то это может повлечь за собой следующие последствия:

Так как батареи функционируют неправильно, то и помещение не будет прогреваться должным образом. Если такое происходит, то есть повод задуматься и искать в этом причину.
Если есть большая разница между отводящей и приходящей температуры, тогда на внутренних стенках котла начинается образовываться конденсат. А он при реакции с нагревательными элементами будет образовывать соединения, которые негативно будут сказываться на все работы отопительного прибора. Что в свою очередь вызовет в дальнейшем его поломку.

Поэтому если появились лишь предположения о неправильной работе системы отопления, то нужно сразу же искать причины этого. Не допуская образования сбоев.

Причины холодной обратки

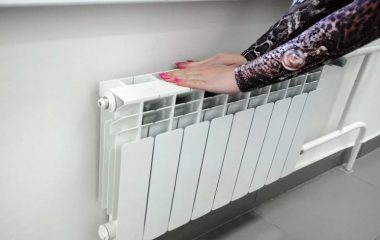

Как уже говорилось, что труба, заходящая в батарею всегда намного теплее, чем та, которая из нее выходит. Но бывает, что верх батареи нагревается чрезмерно сильно, а низ батареи остается очень холодным. В этом случае есть две причины такого состояния:

Скорость движения теплоносителя в системе недостаточно большая;
Ошибки в монтаже системы отопления.

Ошибки в подключении

В основном ошибка здесь выходит одна, это перепутаны трубы, подающие теплоноситель и отводящие его. То есть обратка подсоединяется к верхней части батареи. Что же будет происходить в данной системе?

Если нагретая вода поступает в нижнюю часть батареи, тогда они огибает ее по кругу и уходит в обратку. Н при этом часть секций может остаться без прогрева. Но и верхнее подключение обратки не дает теплоносителю нормально покинуть батарею.

Если подключение выполнено правильно, тогда нагретая жидкость должна поступить сверху, протечь через все секции и покинуть ее снизу.

Для исправления такого состояния нужно сделать следующее:

Демонтировать все трубы;
Вся система монтируется заново в правильном порядке;
Запускается котел для проверки правильной работы.

Чтобы такая оплошность не наступила зимой, когда температура воздуха опустилась далеко ниже нуля, лучше тестирование отопительной системы проводить еще в теплое время года.

Если не удалось самостоятельно выявить или устранить причину неправильного подключения, тог лучше обратить за помощь к специалистам.

Медленная скорость

Падение скорости теплоносителя в системе может быть несколько:

Слишком узкое выбрано сечение труб. В этом случае поможет установка дополнительного оборудования. Циркуляционный насос исправит данную проблему.
Теплоноситель медленно движется внутри труб. Проблему в принципе также можно решить установкой насоса. Но все же нужно выявить причины. Это может быть образование ржавчины или накипи внутри труб, неправильная пайка, установка клапана регулировки с неправильным диаметром.
Низкая температура внутри помещения.

Шаги поиска проблемы

Для поиска истинной причину холодной обратки, нужно выполнить следующие шаги по порядку:

Самым первым шагом необходимо проверить правильность подключения труб.
Проверить радиаторы на наличие воздуха. Воздушная пробка может быть причиной плохой циркуляции теплоносителя. Для этого используются специальные клапаны и краны Маевского.

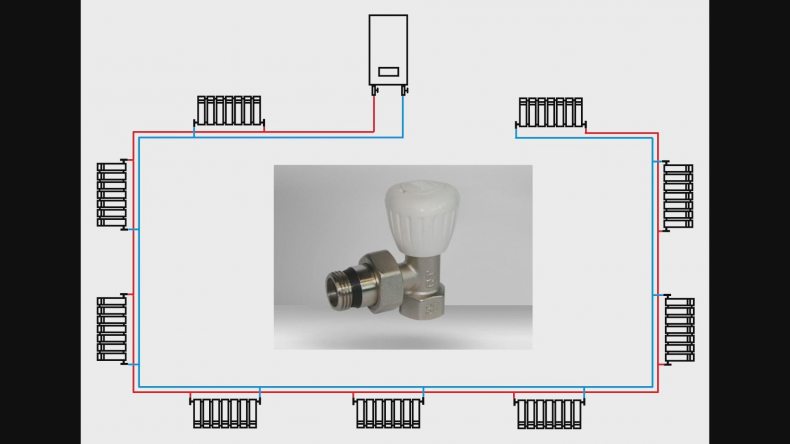

Далее необходимо проверить все краны подвода и отвода теплоносителя. Они должны быть чистыми. Если это не так, они прочищаются или заменяются на новые.
Если система функционирует уже не один год, то необходимо промыть трубы. Если внутренние отложения уже не удаляются, тогда поможет только их замена. Промыть их можно слитием всей воды и заполнением новой. Процесс можно повторить несколько раз.

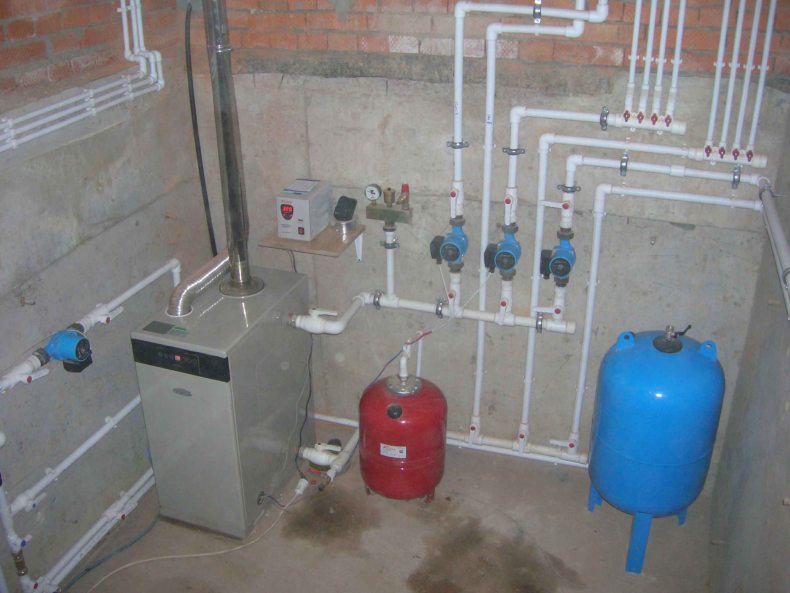

Если все шаги не помогли, то самым действенным способом будет установка насоса. Если насос был установлен до этого, то возможно у него выбрана неверная скорость работы или он требует замены на новый.

При тестировании обратка должна быть теплой. Это будет означать правильное функционирование всей системы отопления.

Чистка труб

Если выяснилось, что причиной падения давления является засоренность труб, тогда нужно принимать меры к чистке. Это можно сделать следующими способами:

По средствам воднопульсирующей смеси;
Специальными биопрепаратами;
Организацией пневмогидроудара.

Но стоит помнить, чтобы трубы не засорялись, их чистку нужно производить регулярно. Можно взять за привычку каждый год летом спускать и набирать воду в систему несколько раз. Также можно и обратить внимание на все краны, которые также могут быть засоренными.
